Die bei detaillierten Vermessungsplänen sicherlich am häufigsten verwendete und auch flexibelste Form zur Messpunkt-Darstellung ist die Verwendung von Messpunkt-Blöcken. Als Messpunkt-Block kann jeder beliebige CAD-Zeichnungsblock dienen; Außerdem kann Messfile auch selbst solche Messpunkt-Blöcke erstellen. Der Messpunktblock kann aus den folgenden 3 verschiedenen Quellen stammen:


  • Sie können zum einen alle CAD-Blöcke, welche auf der Festplatte gespeichert sind, nutzen.
  • Andererseits besteht natürlich auch die Möglichkeit, einen Block zu nutzen, der bereits in der Zeichnung vorhanden ist.
  • schließlich kann Messfile auch selbst Messpunkt-Blöcke jeglicher Art erzeugen.

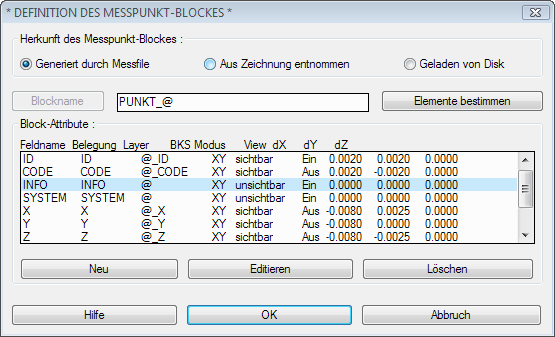

Gemeinsam ist allen Methoden, dass die verwendeten Blöcke auch Attribute besitzen können und sollen - gerade in den Attributen lassen sich nahezu alle Informationen eines Messpunktes unterbringen. Wenn Sie eigene Messpunktblöcke erstellen oder bereits haben, achten Sie bitte darauf, dass der Block-Referenz-Punkt des Blockes auch wirklich der Punkt 0,0,0 ist. Anderenfalls liegen die Messpunktblöcke graphisch scheinbar nicht auf den Messpunkt-Koordinaten, was zu erheblicher Verwirrung führen wurde. Die Einstellungen der Messpunktblöcke wird durch Betätigung der Schaltfläche MESSPUNKT-EIGENSCHAFTEN vorgenommen.
