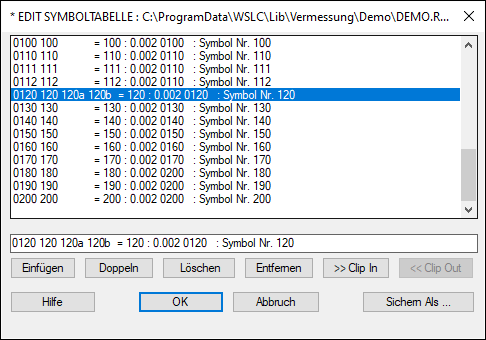

Durch Betätigung der Schaltfläche EDIT starten Sie den integrierten Editor mit Ihrer aktuellen Symboltabelle. Nach der Editierung und Bearbeitung der Symboltabelle erhält diese den Status UNGEPRÜFT und Messfile startet automatisch die Prüfung der Tabelle. Falls Sie keine Symboltabelle aktiviert haben, so ist dieses Schaltfeld deaktiviert. Die nachfolgenden Erläuterungen beschreiben die Strukturen in einer Symboltabelle, welche immer als ASCII-Datei vorliegt.


Anmerkung: Die Kenntnis der Eigenschaften und Strukturen ist im Wesentlichen nur dann notwendig, falls Sie beabsichtigen, Symboltabellen direkt als Datei zu editieren. Komfortabler und sicherer ist die Nutzung des Symboltabellen-Dialoges (Online-Symboltabellen-Definition).


Eine Symboltabelle besteht aus mehreren Abschnitten zur Definition der einzelnen Anteile (Pfad, Nullcode, Nullsymbol, Signatursymbol etc.).


PATH   <Verzeichnis der Symbol-Zeichnungsblöcke>

NULLCODE     [Code  [Code  [Code .........]]]...

:

NULLCODE     [Code  [Code  [Code .........]]]...

NULLSYMBOL   [NULLGRÖßE  NULLSYMBOL  [NULLAYER]]

CODE [CODE [CODE .... ] [ = NEUCODE ] : GRÖßE SYMBOL [LAYER] [: INFO]

:

CODE [CODE [CODE .... ] [ = NEUCODE ] : GRÖßE SYMBOL [LAYER] [: INFO]


Die PATH-Anweisung und die NULLSYMBOL-Anweisung dürfen nur einmalig verwendet werden; für die Anzahl der anderen Anweisungen bestehen keine Beschränkungen.
