Winkel oberhalb - Diese Funktion beschriftet die gewählten Linien und Bögen mit den Winkelwerten der Elemente. Die Beschriftungs-Texte stehen oberhalb der Elemente.

Winkel unterhalb - Diese Funktion beschriftet die gewählten Linien und Bögen mit den Winkelwerten der Elemente. Die Beschriftungs-Texte stehen unterhalb der Elemente.

Distanz oberhalb - Diese Funktion beschriftet die gewählten Linien und Bögen mit den Distanzwerten der Elemente. Die Beschriftungs-Texte stehen oberhalb der Elemente.

Distanz unterhalb - Diese Funktion beschriftet die gewählten Linien und Bögen mit den Distanzwerten der Elemente. Die Beschriftungs-Texte stehen unterhalb der Elemente.

Winkel und Distanz beidseitig - Diese Funktion beschriftet die gewählten Linien und Bögen mit den Winkel- und Distanzwerten der Elemente. Die Winkelwerte stehen oberhalb und die Distanzwerte unterhalb der Elemente.

Distanz und Winkel beidseitig - Diese Funktion beschriftet die gewählten Linien und Bögen mit den Winkel- und Distanzwerten der Elemente; die Distanzwerte stehen oberhalb und die Winkelwerte unterhalb der Elemente.

Winkel und Distanz oberhalb - Diese Funktion beschriftet die gewählten Linien und Bögen mit den Winkel- und Distanzwerten der Elemente. Beide Werte stehen oberhalb der Elemente.

Distanz und Winkel oberhalb - Diese Funktion beschriftet die gewählten Linien und Bögen mit den Distanz- und Winkelwerten der Elemente. Beide Werte stehen oberhalb der Elemente.

Winkel und Distanz unterhalb - Diese Funktion beschriftet die gewählten Linien und Bögen mit den Winkel- und Distanzwerten der Elemente. Beide Werte stehen unterhalb der Elemente.

Distanz und Winkel unterhalb - Diese Funktion beschriftet die gewählten Linien und Bögen mit den Distanz- und Winkelwerten der Elemente. Beide Werte stehen unterhalb der Elemente.

Kurventabelle initialisieren - Diese Funktion initialisiert eine neue Kurventabelle. Sie werden hierbei nach der Position der linken oberen Ecke der Tabelle gefragt. Danach wird ein Tabellenkopf mit allen wichtigen Bogenparametern in die Zeichnung eingefügt. Bitte achten Sie darauf, einen Schriftfont mit einheitlicher Zeichengröße (also keine Proportionalschrift) zu verwenden, da die aufgefüllte Tabelle ansonsten ein unstetiges Aussehen aufweist. Geeignet sind hierfür z.B. die Romanschriften oder Monotxt-Fonts. Nach Initialisierung der Kurventabelle können Sie gewählte Bögen mit der nachfolgenden Funktion analysieren und in die Tabelle aufnehmen lassen.

Elemente in die Kurventabelle aufnehmen - Diese Funktion trägt die Daten der zu wählenden Bögen in die Kurventabelle ein. Hierbei werden die CAD-Elemente BOGEN sowie POLYLINIEN mit Kreisbögen ausgewertet, wobei eine automatische und fortlaufende Nummerierung der Bögen in der Tabelle erfolgt. Diese Element-Nummern werden zugleich als Text an die zugehörigen Bögen geschrieben. Beim Beschriften von Bogen-Elementen können Sie in der Zeichnung Hilfslinien an jedem gewählten Bogen anbringen lassen, wenn der dazugehörige Schalter aktiviert wurde. Die Hilfslinien verlaufen vom Bogen-Zentrum zu Anfangs- und Endpunkt der Bögen und werden stets auf dem eingestellten Textlayer und mit der eingestellten Elementfarbe gezeichnet. Die Zählung startet stets mit der Nummer 1 und wird solange fortgeführt, bis eine neue Kurventabelle initialisiert wird.

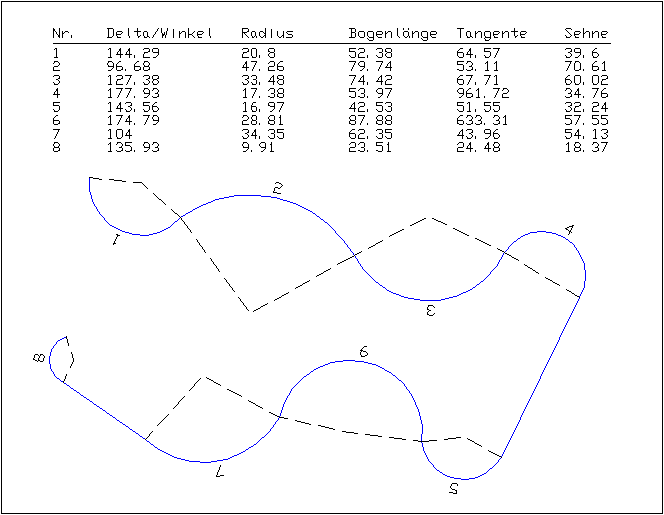

Anmerkung: Wie aus dem nebenstehenden Beispiel ersichtlich, können auch geradlinige Elemente in die Kurventabelle aufgenommen werden. Hierbei wird der Parameter Delta/Winkel als Winkel der Linie und der Parameter Bogenlänge als Linienlänge ausgewertet. Diese Auswertung ist bei Polylinien, die sowohl gerade als bogige Formen aufweisen, obligatorisch. Wenn Sie dies nicht möchten, sollten Sie auszuwertende Polylinien zunächst in den Ursprung zerlegen und können dann die einzelnen Bögen separat anwählen.
