Der Absteckplan ist vollständig assoziativ und reaktiv. Assoziativ bedeutet hierbei, dass alle Werte und Geometrien nach Positionsveränderung aktualisiert werden. Reaktiv bedeutet hierbei dass sich die Geometrien auch durch direktes Editieren des Messtextes aktualisieren.

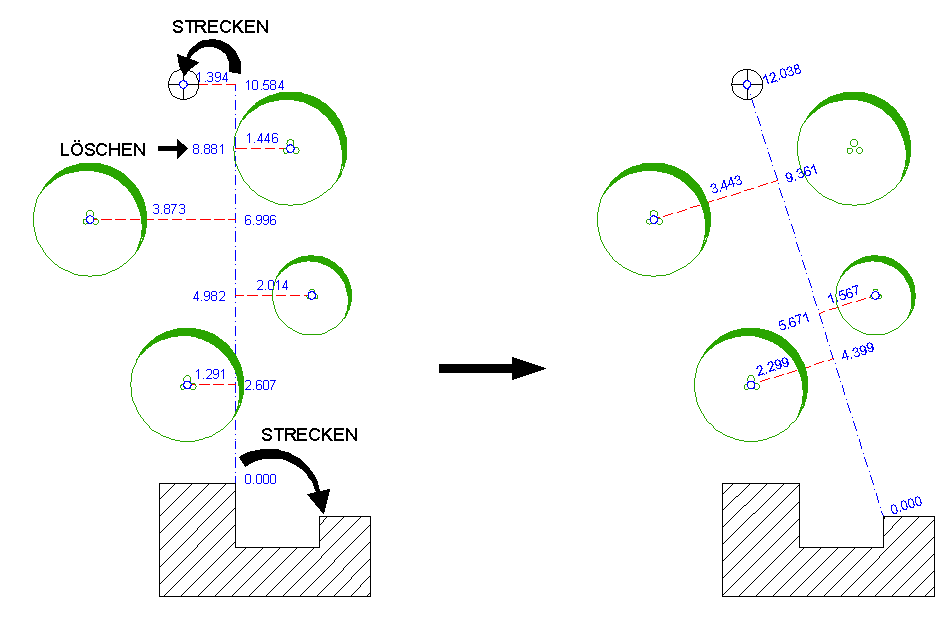

Zur assoziativen Positionsänderung kommen die CAD-Editierbefehle SCHIEBEN und STRECKEN nahezu identisch zum Einsatz.


  • Messpunkte können einfach an eine neue Position geschoben oder gestreckt werden, wobei alle Werte und Beziehungen sofort aktualisiert werden. Am einfachsten ist dies zu bewerkstelligen, indem Sie den Punkt wählen und seinen Griff verschieben. Falls sie sicher gehen wollen, den Punkt und nicht die Ordinate zu markieren, können Sie auch die Wahl mit einem kleinen Fenster um den Punkt ausführen.
  • Ordinaten sind nur entlang ihrer Position an der Abszisse verschieb- oder streckbar. Der Ordinatenwert ändert sich dabei nicht, da hierfür der Messpunkt verantwortlich ist. Sie sollten eine Ordinate entweder als Ganzes verschieben oder den Griff am Abszissenansatz strecken.
  • Abszissen können beliebig verschoben oder gestreckt werden. Die Lage der Messpunkte bleibt hierbei unverändert, d. h. alle Ordinaten werden neu ausgerichtet und bemaßt. Das gleiche Resultat wird auch beim Editieren des Nullpunktes erreicht.
  • Messtexte können beliebig verschoben, gedreht oder skaliert werden. Ihre Lage und Drehung wird wieder relativiert, wenn sich die Lage eines vom Messwert abhängigen Messpunktes ändert. Der Textstil kann ebenfalls beliebig geändert werden.
  • Orthogonal- und Dreiecksmaße können auch komplett verschoben werden, wodurch alle Beziehungen erhalten bleiben. Bei Orthogonalmaßen erfordert dies eine gewisse Rechenzeit in Abhängigkeit der Messpunkt-Anzahl.
  • Löschen von Elementen bewirkt das automatische Löschen aller zugehörigen, direkt abhängigen Elemente. So werden beim Löschen eines Abszissenwertes die Ordinate und alle dazugehörigen Messpunkte gelöscht, beim Löschen des letzten Messpunktes verkürzt sich die Abszisse selbstständig und wenn gar die Abszisse gelöscht wird, verschwindet die gesamte Orthogonalmessung.
