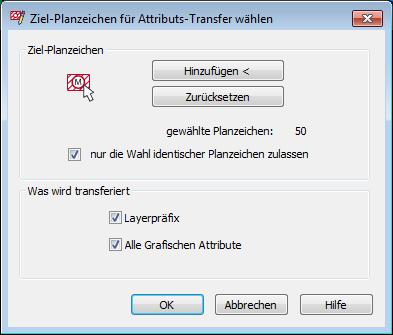

Wurden zuvor Planzeichen im Projektbrowser selektiert, erscheint deren Anzahl bereits im Dialog. Die Auswahl lässt sich jedoch unabhängig davon durch Betätigung der jeweiligen Schaltflächen im Abschnitt Ziel-Planzeichen wie folgt ändern:


  • Hinzufügen <  – Planzeichen lassen sich durch eine grafische Auswahl in der Zeichnung hinzufügen.
  • Zurücksetzen – Entfernt alle Planzeichen aus der Auswahl.


Wenn die Option Nur die Wahl identischer Planzeichen zulassen aktiviert ist, werden beim Wählen alle Planzeichen ignoriert, die nicht dem Ausgangs-Planzeichen entsprechen. Hatte man ggf. nach Aufruf der Funktion Grafik editieren das Planzeichen „3.5. Baugrenze, kombinierte Farb/SW-Linie“ gepickt, so sind als Ziel-Planzeichen auch nur Baugrenzen mit derselben Beschreibung wählbar.


Wenn die Option Nur die Wahl identischer Planzeichen zulassen deaktiviert ist, ist unter Was wird transferiert die Option Alle Grafischen Attribute ausgegraut, weil sich z. B. die grafischen Eigenschaften eines Schraffur-Planzeichens und einer Randsignatur grundlegend unterscheiden und ein Transfer kaum sinnvoll ist. Die Skalierung aller Planzeichen kann gleichwohl schnell über die Maßstabsangabe im PlanZV-Setup geändert werden.


Es spielt im Übrigen keine Rolle, ob man die gewünschten grafischen Attribute und den Namen des Layer-Präfixes vor der Wahl der Ziel-Planzeichen oder danach bestimmt.


Was wird transferiert?

In dem Abschnitt Was wird transferiert legt man fest, ob man das beim Ausgangs-Planzeichen vergebene Layer-Präfix und/oder Alle grafischen Attribute transferieren möchte. Der Layer-Präfix-Transfer ist jederzeit möglich. Ein Übertrag aller grafischen Attribute findet nur statt, falls die Option Nur die Wahl identischer Planzeichen zulassen aktiviert wurde.

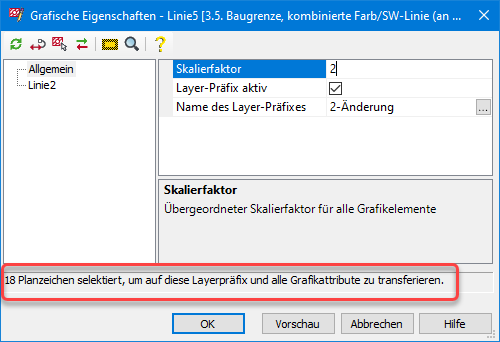

Der Transfer wird durchgeführt, wenn in der Statuszeile der Dialogbox eine Zahl selektierter Planzeichen aufgeführt wird. Über Vorschau kann man sich zunächst vom Ergebnis überzeugen, mit OK werden die Einstellungen übertragen.
