Das Neu zeichnen im Zuge einer Zeichnungskonvertierung ist u. U. mit grafischen Änderungen der Planzeichen verbunden, da sämtliche Planzeichen auf die grafischen Einstellungen der aktuell im PZV-Setup eingestellten Planzeichendatenbank umgestellt werden. Es können sich hierbei in Abhängigkeit von dem aktuell eingestellten Maßstab geringfügig andere Skalierungen ergeben. Außerdem werden offene Flächensignaturen geschlossen und ein Teil der Layer neu bezeichnet! Für einen Plan im Verfahren sollten die Planzeichen neu gezeichnet und die grafischen Änderungen nachträglich editiert werden. Um einen besseren Überblick über die möglichen Änderungen zu haben, empfiehlt es sich, das Neu zeichnen erst nach der Konvertierung Schritt für Schritt über den Projektbrowser durchzuführen.


Sind die gewünschten Optionen gewählt, wird mit OK die Konvertierung gestartet. Die Dauer der Konvertierung ist von der Plangröße abhängig, der Konvertierungsstand wird mittels eines Fortschrittsbalkens links unten im Programmfenster angezeigt.

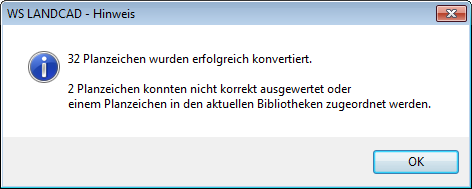

Ist die Konvertierung abgeschlossen, erscheint ein Hinweis, wie viele Planzeichen erfolgreich konvertiert wurden bzw. auch die Anzahl der Planzeichen, welche nicht konvertiert werden konnten.



Achtung: Ein Planzeichen wird anhand der zugewiesenen PZID (siehe Kapitel Eigenschaften) konvertiert. Hierfür ist es notwendig, dass alle im Plan verwendeten Bibliotheken im Setup auf dem Reiter Allgemein hinzugefügt wurden (auch eigene oder angepasste Bibliotheken). Die geladenen Bibliotheken werden nach der jeweiligen PZID des zu konvertierenden Planzeichens durchsucht. Ist die Suche erfolgreich, so werden dem Planzeichen die bei der PZID  hinterlegten Grafikdaten und Sachdatenfelder zugewiesen. Die bereits hinterlegten Sachdatenwerte werden in die Sachdatenfelder übernommen. Sachdatenwerte können nicht übertragen werden, wenn das Sachdatenfeld nicht mehr dem Planzeichen zugewiesen ist. In diesem Fall muss das Sachdatenfeld im Planzeichenmanager wieder neu zugeordnet werden.

Wichtig: Die PZID wird automatisch vom Programm ermittelt und kann nicht verändert werden.

Neue Planzeichen bekommen vom Programm automatisch eine eigene PZID zugewiesen, die PZID kann nicht verändert werden.

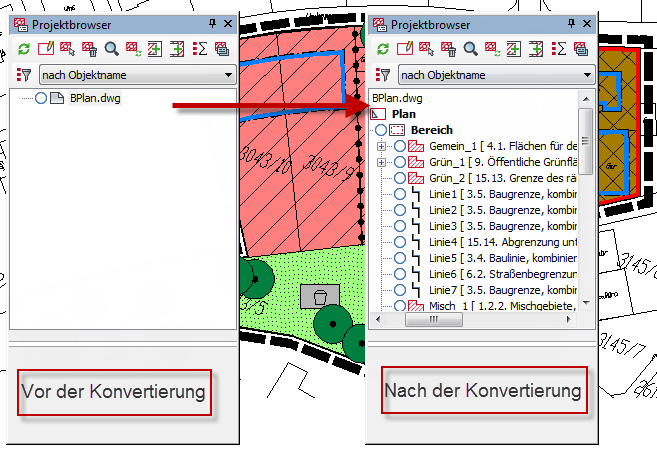

Nach der Konvertierung werden die Planzeichen wie gewohnt im Projektbrowser aufgeführt und können mit den zur Verfügung stehenden PZV-Befehlen bearbeitet werden.
