Befehl: EAWS_RPNS_DELOBJECT

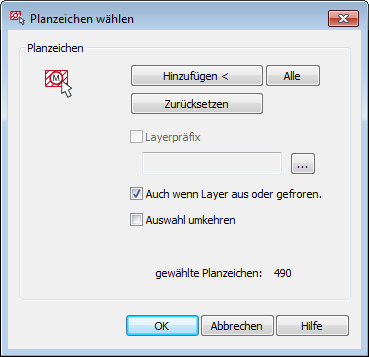

Ein Planzeichen besteht häufig aus mehreren Zeichenelementen. Mit dem Befehl Planzeichen löschen werden diese in einem Arbeitsgang vollständig aus der Zeichnung und aus dem Projektbrowser entfernt. Rufen Sie den Befehl auf und wählen Sie über die Dialogbox Planzeichen wählen die zu löschenden Planzeichen.

Wurden zuvor Planzeichen im Projektbrowser selektiert, erscheint deren Anzahl bereits im Dialog. Die Auswahl lässt sich jedoch unabhängig davon durch Betätigung der jeweiligen Schaltflächen im Abschnitt Planzeichen wie folgt ändern:

  • Hinzufügen <  – Planzeichen lassen sich durch eine grafische Auswahl in der Zeichnung hinzufügen.
  • Alle – Es werden automatisch alle Planzeichen in der Zeichnung gewählt.
  • Zurücksetzen – Entfernt alle Planzeichen aus der Auswahl.
  • Bereits eingefügte Planzeichen können zur besseren Strukturierung nachträglich mit einem Layerpräfix versehen werden (dies erfolgt über den Befehl Grafik editieren). Nach vorhandenen Layerpräfixen kann die Zeichnung durchsucht und die entsprechenden Planzeichen gewählt werden.
  • Auch wenn Layer aus oder gefroren – Planzeichen, die sich auf einem deaktivierten Layer befinden, können optional in die Auswahl mit einfließen oder entsprechend ignoriert werden.
  • Mit Auswahl umkehren kann die aktuell vorgenommene Auswahl umgekehrt werden, sprich alle bereits gewählten Planzeichen werden nicht in den Auswahlsatz mit einfließen und nur die zuvor nicht gewählten Planzeichen bilden den neuen Auswahlsatz.



Planzeichen können auch direkt über den Projektbrowser gelöscht werden. Hierzu wird das Planzeichen gewählt und kann über das Kontextmenü aus der Zeichnung gelöscht werden. In der Werkzeugleiste des Projektbrowsers steht der Befehl selektierte Planzeichen löschen außerdem separat zur Verfügung.



Anmerkung: Bitte beachten Sie im PlanZV-Setup auf dem Reiter Allgemein die Einstellungen zu dem Befehl Löschen.
