Befehl: EAWS_RPNS_EDITLTX


Mit Hilfe des Legendentexteditors können Legendenverweise erstellt oder geändert werden, sowie Legendentexte und Paragrafenverweise, nach Planarten getrennt, zugewiesen werden. Durch Gegenüberstellung der Legendentextdatei mit der aktuellen Planzeichenbibliothek können die Legendentexte bzw. -verweise mit den Planzeichen abgeglichen werden.

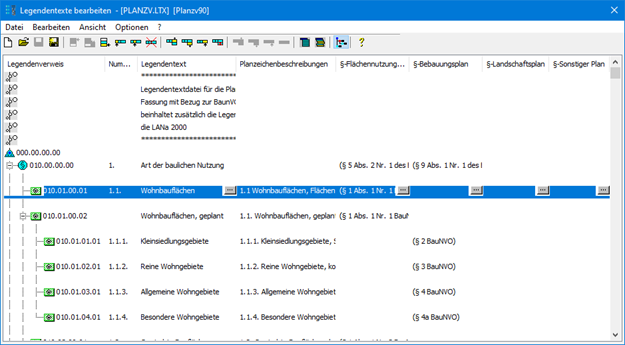

In der Dialogbox Legendentexte bearbeiten werden in der Titelzeile der Name der verwendeten Legendentextdatei (*.ltx) und der aktuellen Bibliotheksdatei angezeigt, deren Inhalte in der Übersicht gegenübergestellt werden.



Es werden alle Legendenverweise der Legendendatei und der Planzeichenbibliothek aufgelistet. Durch farbige Icons wird angezeigt, ob ein Verweis


  • in der Bibliothek und der Legendendatei vorkommt:

Der entsprechende Text wird beim Erzeugen einer parametrischen Legende eingesetzt.

  • nur in der Legendendatei vorkommt und in der Bibliothek nicht verwendet wurde:

Der Legendenverweis hat keinen Bezug und keine Auswirkung auf die momentan verwendete Bibliothek, wird aber möglicherweise von einer anderen Bibliothek verwendet.

  • nur in der Bibliothek vorkommt, in der Legendendatei aber ein entsprechender Eintrag fehlt:

Beim Erzeugen einer parametrischen Legende wird zu diesem Planzeichen kein Legendentext generiert.

  • weder in der Bibliothek noch in der Legendendatei vorkommt:

Dies kann nur durch Löschen eines Legendenverweises in der aktuellen Arbeitssitzung zustande kommen. Wird die ltx-Datei erneut geöffnet, werden diese Verweise nicht mehr angezeigt.


Die Legendenverweise und -texte können mithilfe der Befehle in den Menüs bzw. den Werkzeugkästen bei Bedarf ergänzt, gelöscht oder modifiziert werden. Zur besseren Übersicht können rote Legendenverweise ausgeblendet werden. Deaktivieren Sie unter Optionen → Aktuelle PZV verwenden und öffnen Sie mit Datei → Öffnen die ltx-Datei erneut.

Beim Öffnen erscheint eine leere Legendentextdatei und der Inhalt der aktuell eingestellten Planzeichenbibliothek wird angezeigt. Um eine neue Legendentextdatei zu erzeugen, modifizieren Sie die Vorgabe und speichern Sie unter einem neuen Namen. U. U. ist es einfacher, eine neue Legendentextdatei auf der Grundlage einer bestehenden zu erzeugen. Öffnen Sie dazu eine Legendendatei, speichern Sie sie unter anderem Namen und nehmen Sie die gewünschten Änderungen vor.
