Befehl: EAWS_RPNS_ATTRIBUTES_CHECK

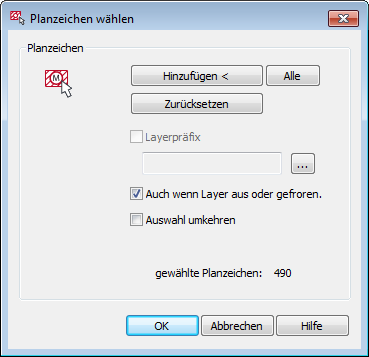

Einige Sachdatenfelder erfordern für die XPlanung zwingend auch die Belegung fachlich zusammengehöriger Sachdatenfelder (z. B. VG max - VG min) oder schließen diese aus. Die sogenannten „Konformitätsbedingungen" lassen sich über die Funktion Konformitätsprüfung (Bauleitplanung / Gruppe Prüfung / Konformität...) überprüfen. WS LANDCAD bringt bei der Installation eine vorbereitete Prüfungsdatei für XPlanungs-Versionen ab 5.1 mit. Beim Aufruf des Befehls wird die Dialogbox Planzeichen wählen geöffnet, worüber eine Selektion der Planzeichen erfolgen kann. Optional können die Planzeichen auch über den Projektbrowser selektiert werden.
  • Wurden zuvor Planzeichen im Projektbrowser selektiert, erscheint deren Anzahl bereits im Dialog. Die Auswahl lässt sich jedoch unabhängig davon durch Betätigung der jeweiligen Schaltflächen im Abschnitt Planzeichen wie folgt ändern:
  • Hinzufügen < – Planzeichen lassen sich durch eine grafische Auswahl in der Zeichnung hinzufügen.
  • Alle – Es werden automatisch alle Planzeichen in der Zeichnung gewählt.
  • Zurücksetzen – Entfernt alle Planzeichen aus der Auswahl.
  • Bereits eingefügte Planzeichen können zur besseren Strukturierung nachträglich mit einem Layerpräfix versehen werden (dies erfolgt über den Befehl Grafik editieren). Nach vorhandenen Layerpräfixen kann die Zeichnung durchsucht und die entsprechenden Planzeichen können gewählt werden.
  • Auch wenn Layer aus oder gefroren – Planzeichen, die sich auf einem deaktivierten Layer befinden, können optional in die Auswahl mit einfließen oder entsprechend ignoriert werden.
  • Mit Auswahl umkehren kann die aktuell vorgenommene Auswahl umgekehrt werden, sprich alle bereits gewählten Planzeichen werden nicht in den Auswahlsatz mit einfließen und nur die zuvor nicht gewählten Planzeichen bilden den neuen Auswahlsatz.


Nach Auswahl der Objekte erfolgt die Prüfung. Sie erfolgt auf Basis der im PlanZV-Setup (Gruppe PlanZV → Setup → Register Import-Export → XPlanung) eingestellten Standardversion für die Konformitätsprüfung. WS LANDCAD prüft an dieser Stelle stets die aktuellste, implementierte XPlan-Version!

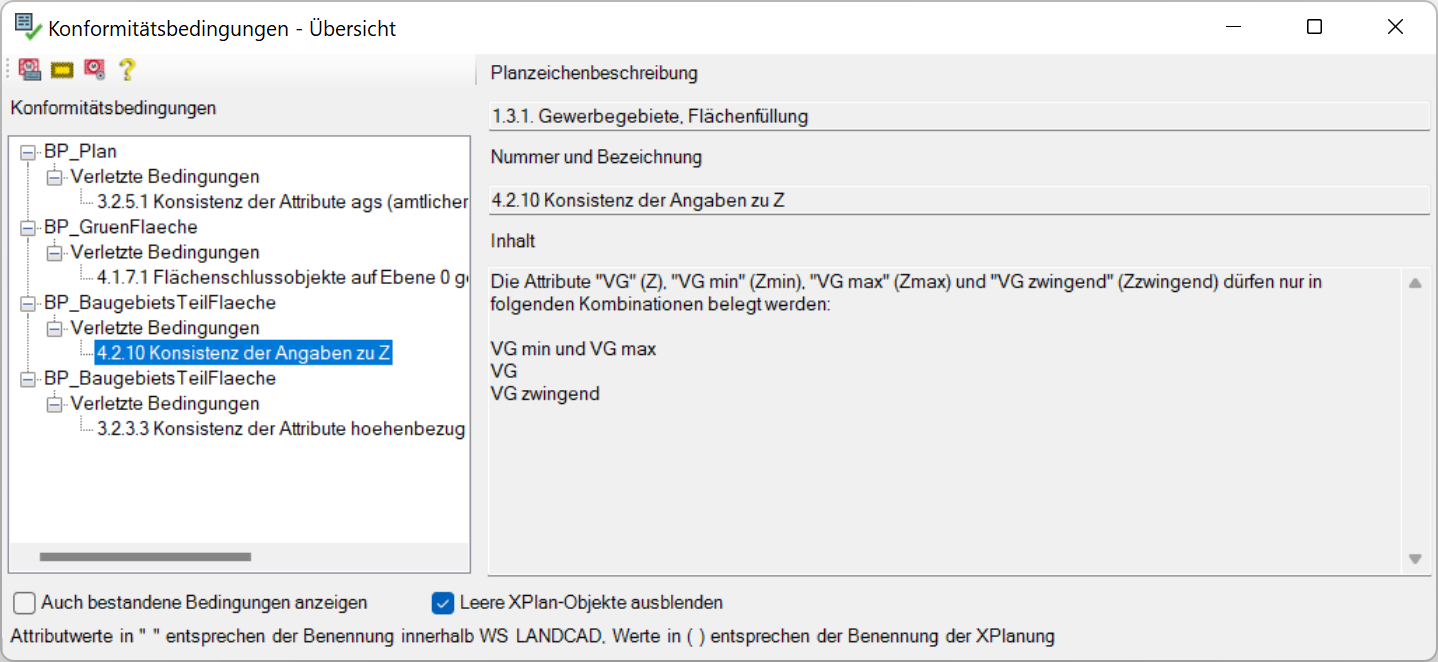

Wenn Regelverstöße in der Zeichnung vorliegen, erscheinen die Informationen über die Prüfung in einem gesonderten Fenster namens Konformitätsbedingungen - Übersicht:



Im unteren Bereich des Fensters kann man anpassen, welche Informationen hier gezeigt werden sollen. So besteht die Möglichkeit, auch die bestandenen Bedingungen anzeigen zu lassen oder leere XPlan-Objekte auszublenden. Ein Beispiel für leere XPlan-Objekte wären Planzeichenobjekte in der Zeichnung, für die gemäß XPlanung keine Konformitätsregel definiert wurden. Alle von WS LANDCAD vorkonfigurierten Konformitäten sind mit der entsprechenden Nummer und Bezeichnung der offiziellen Konformitätsregel versehen sowie mit einer Beschreibung des Fehlers. Anhand dieser Fehlermeldung lassen sich die meisten Probleme schnell identifizieren und einfach korrigieren.


In der oberen Zeile der Dialogbox finden sich drei wichtige Buttons für die Fehlerbehebung.

Über Bearbeiten lässt sich der Sachdaten-Dialog zu dem Planzeichen mit Konformitätsfehler öffnen und die Eingabe kann korrigiert werden.

Der Ausleuchten-Button ermöglicht eine schnelle Navigation zu dem entsprechenden Planzeichen.

Planzeichen, die die Konformitätsprüfung nicht bestanden, werden mittels Alle selektieren exklusiv im Projektbrowser markiert.

Die Hilfe öffnet den Hilfe-Dialog.

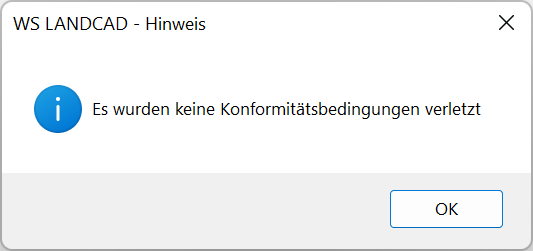

Das Ziel der Konformitätsprüfung muss schlussendlich sein, dass WS LANDCAD nach Auswahl aller Planzeichen die Funktion mit folgender Erfolgsmeldung quittiert:



Hinweis: Die Konformitätsprüfung prüft Sachdaten auch jederzeit eigenständig, wenn man den Sachdaten-Dialog (PlanZV / Gruppe Editieren /Sachdaten) mit Betätigung des OK-Befehls verlässt.

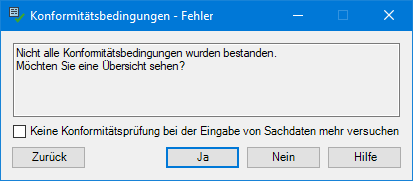

Sollte die automatische Prüfung nicht erwünscht sein, sondern nur bei Aufruf des eigenständigen Befehls Konformität, kann diese sowohl im PlanZV-Setup als auch im erscheinenden Fenster ausgeschaltet werden, siehe „Keine Konformitätsprüfung bei der Eingabe von Sachdaten mehr versuchen."

Das Fehler-Fenster erscheint nur bei vorhandenen Konformitätsverletzungen in den Sachdaten des zuletzt bearbeiteten Planzeichens.

Beim Export der Zeichnung in eine XPlanGML-Datei werden die kompletten Bedingungen ein weiteres Mal geprüft.
