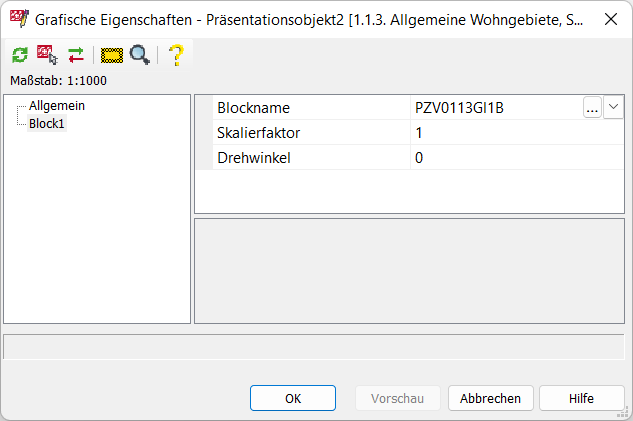

Bei einem Planzeichen-Block kann über die Dialogbox Grafische Eigenschaften nachträglich der Skalierfaktor und der Drehwinkel verändert werden. Standardmäßig werden alle Blöcke unabhängig vom Maßstab mit dem Faktor 1 angezeigt. Dies ist die Standardskalierung, die sich mit dem Maßstab im Setup multipliziert. In besonderen Fällen kann der Block hier über die grafischen Eigenschaften oder die Eigenschaften-Palette der Basis-CAD geändert werden. Dadurch ist es möglich die Blöcke kleiner bzw. größer darzustellen, ohne die Blockdefinition zu überarbeiten.

Über Blockname ist es möglich, anstelle des Symboles aus der Bibliothek, eine beliebige, sinnvoll aufgearbeitet DWG auszuwählen. Über die Klappliste werden alle Blöcke (DWG) zur Auswahl angeboten, die im Windows-Verzeichnis der Planzeichendatenbank (z. B. der Planzv90.sqlite) liegen. Mittels der Schaltfläche öffnet sich der Detailmanager und es können Blöcke aus anderen Verzeichnissen genommen werden.

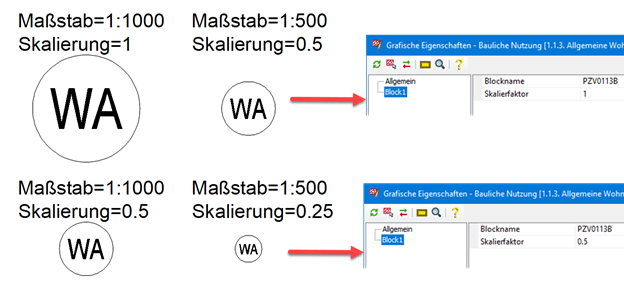

Beispiel Skalierfaktor:

Der Maßstab wird im PlanZV-Setup → Register Allgemein eingestellt.
