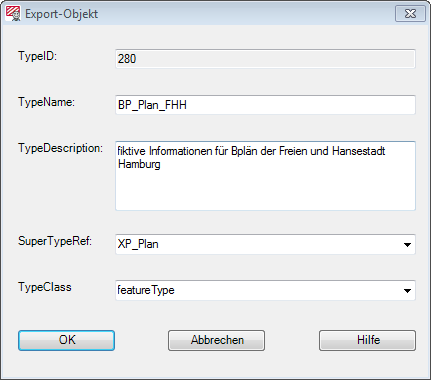

In eine bestehende Gruppe kann eine neue Objektklasse bzw. ein WS LANDCAD-Export-Objekt eingearbeitet werden. Man betätigt dazu die rechte Maustaste über einer Gruppe. Hierbei erscheint der Dialog Export-Objekt, welcher folgende Eingaben ermöglicht:



  • TypeID: eine automatisch berechnete Nummer für die Objektklasse bzw. das Export-Objekt
  • TypeName: ein Kurzname für die Objektklasse bzw. das Export-Objekt
  • TypeDescription: eine beliebige Beschreibung für die Objektklasse bzw. das Export-Objekt
  • SuperTypeRef: Bezeichnet eine abstrakte Oberklasse, aus der sich die neue Objektklasse bzw. das Export-Objekt ableitet. Der entsprechende Eintrag setzt eine gewisse Kenntnis der GML-Struktur voraus. Im Regelfall handelt es sich um ‘XP_Plan‘, was manuell einzutragen ist
  • TypeClass: der entsprechende Eintrag ist im Regelfall ‘featureType‘ und ist manuell einzutragen


Eine Objektklasse bzw. ein WS LANDCAD Export-Objekt bezieht sich ja letztlich immer auf konkrete Planzeichen in der Zeichnung beziehungsweise auf Metadaten, die ebenfalls in der Zeichnung gespeichert sind. Diese Objekte kann man mit Sachdaten bzw. Attributen versehen.
