Referenz verwalten

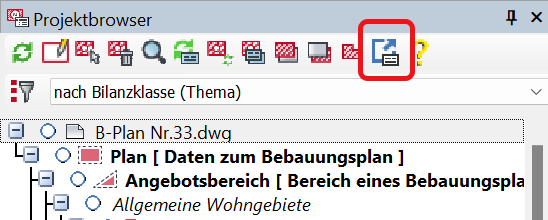

Über die Werkzeugleiste des Projektbrowsers kann in WS LANDCAD 2025 die Funktion Referenzen verwalten aufgerufen werden. Hier können einem Referenzobjekt jetzt mehrere Planzeichen zugewiesen werden. Umgesetzt wurde das für einen vereinfachten Umgang mit nicht grafischen Planzeichen also mit Text- und Begründungsabschnitten, wobei Begründungsabschnitte mangels allgemeiner Relevanz im Markt nur punktuell in WS LANDCAD konfiguriert sind. Zudem können zugewiesene, externe Referenzen vom deren Zuweisungsebene (Plan oder Bereich) gelöst werden.

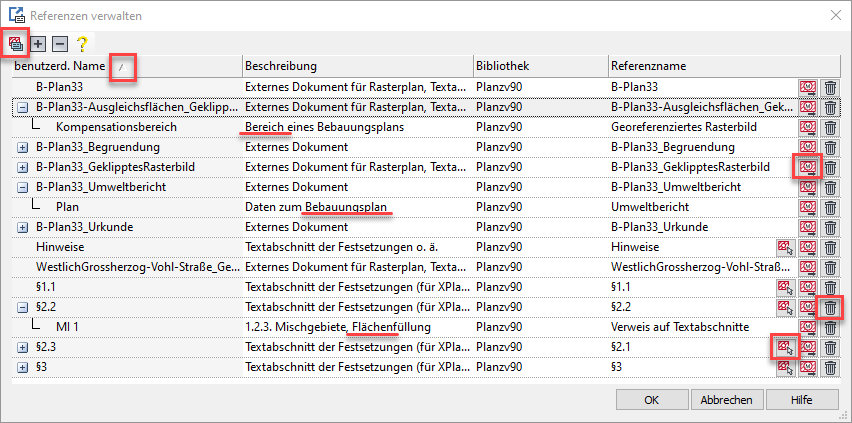

Im Dialog werden alle im Plan angelegten Referenzen zu nicht grafischen Planzeichen angezeigt und können aus dem Dialog heraus weiteren Planzeichen zugeordnet werden.



In der Werkzeugleiste stehen folgende Funktionen zur Verfügung:

Ruft den Befehl Mehrfachauswahl von Referenzen auf. Mehreren Referenzobjekten kann hierüber eine multiple Anzahl an Planzeichen zugeordnet werden.

Der Befehl Alle Einträge aufklappen zeigt alle Planzeichen an, die einem Referenzobjekt zugewiesen sind.

Der Befehl Alle Einträge zuklappen schließt die Anzeige der zugewiesenen Referenzobjekte.

Ruft die Hilfe auf.



Der Referenzname kann im Dialog Referenzen editieren vergeben bzw. editiert werden. Unter dem benutzerspezifischen Namen wird eine Baumstruktur aufgeführt, die anzeigt, unter welcher Verknüpfungsebene (Plan, Bereich oder Fachobjekt) die Referenz verankert ist. Die Beschreibung und Bibliothek charakterisiert das Planzeichen, welches als nicht grafisches Objekt in WS LANDCAD vorliegt, um die Sachdaten der Referenz zu speichern. Da der Referenzname standardisiert an den benutzerspezifischen Namen vererbt wird, ist deren Benennung häufig identisch. In Bezug auf die Verknüpfungsebene, unter der die Referenz angelegt wurde, entspricht der Referenzname allerdings der jeweiligen Referenz bzw. Sachdatenzeile im Referenzen-editieren-Dialog.


Ein Klick in die Überschrift einer der vorhandenen Spalten sortiert die Tabelle alphabetisch.

In den Zeilen zu den vorhandenen Referenzobjekten kann am rechten Rand das Icon zum Lösen des Referenz-objektes gestartet werden.

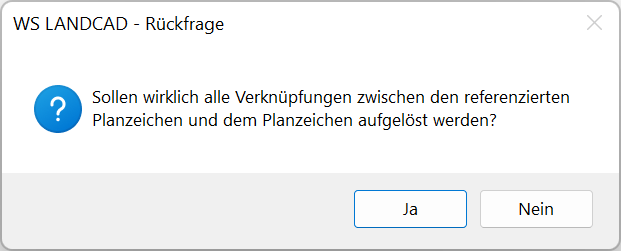

Zur Sicherheit erfolgt eine Nachfrage:

Korrekturen oder Ergänzungen zum Inhalt der Referenz-Planzeichen können bequem über den Befehl Referenz editieren () der jeweiligen Referenzzeile vorgenommen werden. Die anschließend zur Auswahl stehenden Sachdatenfelder stellen sich in Abhängigkeit des Referenz-Planzeichens unterschiedlich dar. Die in WS LANDCAD vorhandenen Referenz-Planzeichen (Externes Dokument, Textabschnitt der Festsetzungen, Abschnitt aus dem Begründungstext sowie Rasterplanbasis) orientieren sich aber an einer sinnvollen Auswahl der Attribute, die für diese abstrakten Objekte in XPlanung vorgesehen sind.

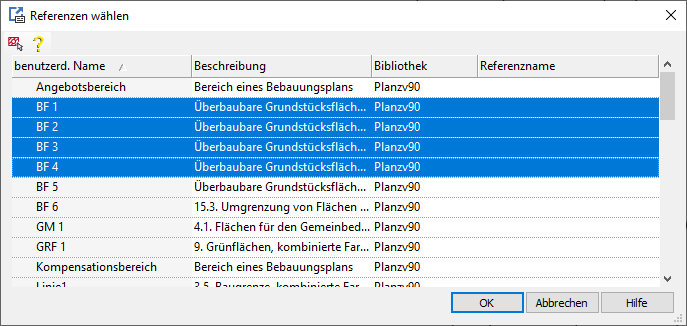

Über Referenzen wählen () kann die angewählte Referenz auch hier weiteren Planzeichen zugewiesen werden, indem diese per Einfach- oder Mehrfachauswahl angewählt werden und mit OK bestätigt wird. Die Funktion zum Referenzen wählen () steht bei Externen Referenzen im Dialog des Referenzen verwalten nicht zur Verfügung. Diese Art von Referenz kann nur über das Kontextmenü (Referenzen editieren) des Planes oder Bereiches erzeugt werden.
Über die Funktion Mehrfachauswahl von Referenzen () aus der Werkzeugleiste kann eine vorherige Mehrfachauswahl von Referenzen im Dialog getroffen werden, und diese dann im folgenden Fenster an entsprechende Planzeichen gehangen werden.
