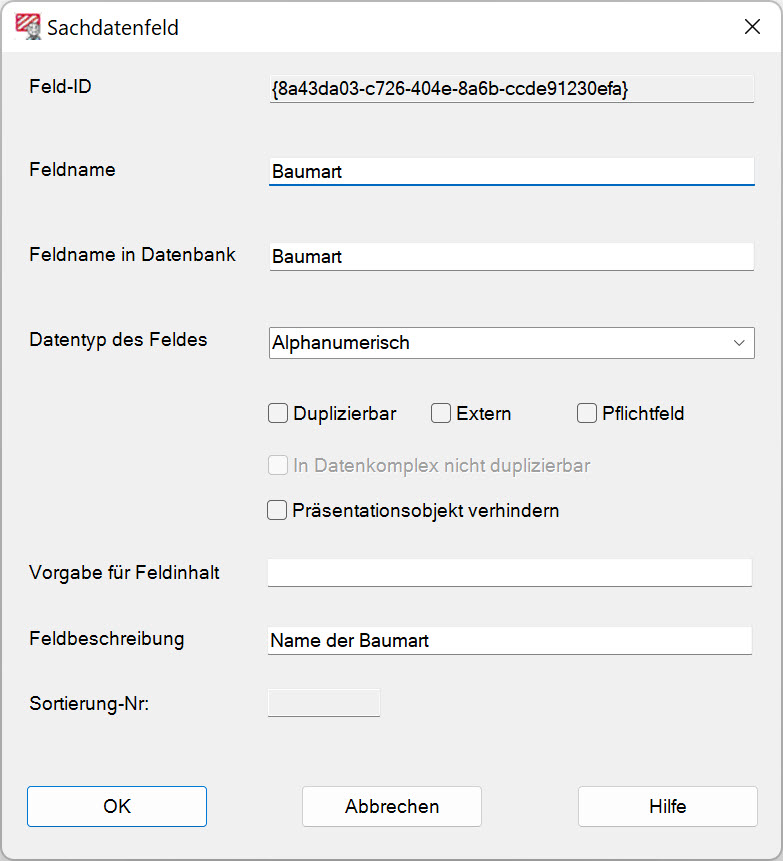

Um eine neues Sachdatenfeld anzulegen, ist das entsprechende Icon aus der Toolbar des Systemdatenfensters (Planzeichenmanager → Ansicht → Fenster → Systemdaten) aufzurufen, worauf die Dialogbox Sachdatenfeld erscheint.



In WS LANDCAD 2025 sind folgende Optionen neu:



  • Datentyp des Feldes - In der Klappliste ist die folgende Auswahl ergänzt worden :
  • Ja/Nein/Unbekannt

Boolean Attribut mit tristate-Eigenschaft, d. h. zulässig sind die Werte 0, 1 und 2, wobei 0 = Nein entspricht, 1 = Ja und 2 = unbekannt. Der Wert unbekannt führt beim XPlanExport dazu, dass das Sachdatenfeld unberücksichtigt bleibt.
  • In Datenkomplex nicht duplizierbar - Diverse Sachdatenfelder können aufgrund der Eigenschaft Duplizierbar im Sachdaten-Dialog mehrfach vergeben werden. Allerdings kann es sein, dass ein Sachdatenfeld als eigenständiges, flaches Attribut durchaus duplizierbar ist, als Unterattribut im Kontext eines komplexen Datentypes jedoch nicht. Ein Beispiel wäre die Zweckbestimmung. Über die Eigenschaft In Datenkomplex nicht duplizierbar kann eine Wiederholung verhindert werden.
  • Präsentationsobjekt verhindern - Der Inhalt einiger Sachdatenfelder wie dem des Rechtscharakters oder Boolean (Ja/Nein-Attribute) im Allgemeinen sind als Präsentationsobjekte (Beschriftungen) in einer Planzeichnung nie von Nöten. Die Option Präsentationsobjekt verhindern unterbindet daher die Anzeige des betreffenden Attributes im Rahmen der Textübernahme und unterdrückt die Möglichkeit, aus dem Sachdaten-Dialog heraus die Funktion Textliches Präsentationsobjekt einfügen aufzurufen.
