Befehl: EAWS_LAYERTOOLS

Die Layertools wurden für WS LANDCAD 2025 vollständig neu programmiert und um wichtige Funktionen erweitert, die ursprünglich in vergleichbarer Weise nur im WS LANDCAD Layermanager vorhanden waren.

Die Layertools dienen im Wesentlichen der schnellen Einstellung der Zeichnungslayer mittels grafischer Auswahl. Das bedeutet, dass Sie alle Layer-Operationen wie Frieren/Aus/Sperren etc. direkt in der Zeichnung vornehmen können, indem Referenzelemente gewählt werden. Hierbei können auch Subelemente wie Blockattribute gewählt werden. Auch einige wichtige Editierfunktionen können layerbezogen ausgeführt werden.

Des Weiteren sind u. a. Werkzeuge zur Steuerung der Layerreihenfolge, dem Im- und Export von Layerfiltern und zum Ein/Ausblenden von Objekten integriert.

Die Layertools stellen damit ein umfassendes Werkzeug zur Sichtbarkeitssteuerung dar.


Das Programm speichert bei jeder Änderung des Layerzustands automatisch den vorherigen Zustand, so dass dieser mit der Funktion Restaurieren wieder zurückgeholt werden kann. Dies erfolgt in unbegrenzter Tiefe sowohl im Modell- als auch im Papierbereich.

Die Layertools können permanent geöffnet bleiben und bei Bedarf auf die Titelzeile minimiert werden. Dies hat den Vorteil, dass z. B. parallel mit der CAD-Layersteuerung oder beliebigen anderen Befehlen gearbeitet werden kann.

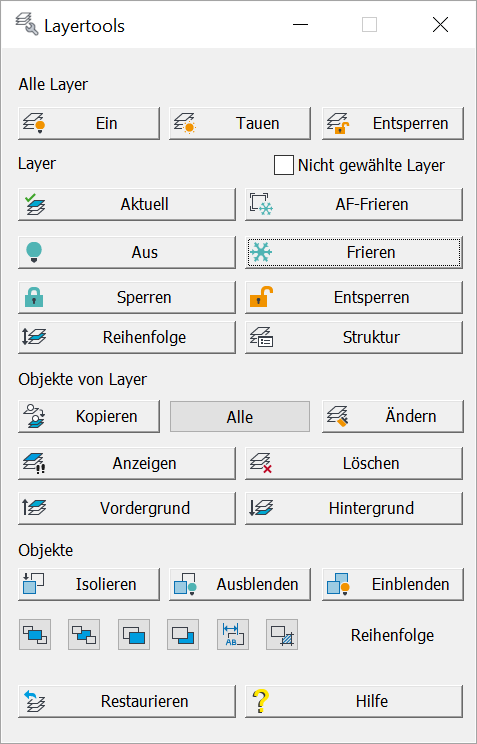

Der Dialog beinhaltet vier Hauptbereiche mit unterschiedlichen Funktionsgruppen:


  • Alle Layer - Funktionen, die ohne eine Auswahl alle Layer in der Zeichnung betreffen. Diese Funktionen sind v. a. nötig, da nicht sichtbare Layer auch nicht durch Wahl eines Objektes in der Zeichnung gewählt werden können. Das Entsperren ist hierbei eher eine Komfortfunktion.

Schaltet alle Layer der Zeichnung ein.

Taut alle Layer der Zeichnung.

Entsperrt alle Layer der Zeichnung.



  • Layer - In dieser Funktionsgruppe sind wesentliche Layeroperationen untergebracht. Im Gegensatz zum CAD-Layermanager können die Operationen hier durch Auswahl von Objekten in der Zeichnung vorgenommen werden. Der Schalter "Nicht gewählte Layer" bewirkt hierbei eine Umkehr (Invertierung) der Layerwahl.  Ebenfalls in diese Funktionsgruppe gehören die beiden Funktionen "Reihenfolge" und "Struktur", da es sich um reine Layerfunktionen handelt. Für diese beiden Funktionen werden eigenständige Dialoge geöffnet.

Schaltet den Layer des gewählten Referenz-Objekts aktuell.

Friert die Layer der gewählten Referenz-Objekte im aktuellen Ansichtsfenster des Layouts. Die Funktion steht daher nur in Layouts und nicht im Modellbereich zur Verfügung.

Schaltet die Layer der gewählten Referenz-Objekte aus.

Friert die Layer der gewählten Referenz-Objekte.

Sperrt die Layer der gewählten Referenz-Objekte.

Entsperrt die Layer der gewählten Referenz-Objekte.

Öffnet den separaten Dialog "Reihenfolge" zur Herstellung einer Objektreihenfolge nach Filtern und Layern.

Öffnet den separaten Dialog "Struktur" zum Im- und Export von Gruppen- und Eigenschaftenfiltern.
  • Objekte von Layer - In dieser Funktionsgruppe werden Editier-Befehle direkt mit gewählten Objekten vorgenommen.

Kopiert die Objekte der Referenz-Objekt-Layer auf einen ebenfalls mit einem Referenz-Objekt wählbaren Ziellayer.

Verschiebt die Objekte der Referenz-Objekt-Layer auf einen ebenfalls mit einem Referenz-Objekt wählbaren Ziellayer.

Dieser Zustandsschalter ist dafür zuständig, ob nur die tatsächlich gewählten Objekte oder alle Objekte des Layers für die Funktionen "Kopieren" und "Ändern" verwendet werden.

Zeigt alle Objekte auf den Layern der gewählten Referenz-Objekte und blendet die übrigen Objekte aus. Gleichzeitig erscheint eine Meldung mit der jeweiligen Anzahl der Objekte.

Löscht alle Objekte auf den Layern der gewählten Referenz-Objekte.

Legt die Objekte auf den Referenz-Objekt-Layern in den Vordergrund der Zeichnung.

Legt die Objekte auf den Referenz-Objekt-Layern in den Hintergrund der Zeichnung.
  • Objekte - In dieser Funktionsgruppe befinden sich die vom CAD-Programm her bekannten Funktionen zur Sichtbarkeitssteuerung von Objekten und zur Objektbezogenen Reihenfolge. Die Funktionen sind zwar völlig Layerunabhängig, gehören aber sehr wohl in den Gesamtkontext der Sichtbarkeitssteuerung.

Isoliert die gewählten Objekte, d. h. alle anderen Objekte werden vorübergehend ausgeblendet.

Blendet die ausgewählten Objekte vorübergehend aus.

Blendet wieder "alle" Objekte ein. Diese Schaltfläche ist nur verfügbar, wenn Objekte ausgeblendet sind.

Ganz oben

Legt die ausgewählten Objekte an den Anfang der Zeichnungsreihenfolge in der Zeichnung.

Ganz unten

Legt die ausgewählten Objekte an das Ende der Zeichnungsreihenfolge in der Zeichnung.

Nach vorne

Legt die ausgewählten Objekte in der Zeichnungsreihenfolge über die angegebenen Bezugsobjekte.

Nach hinten

Legt die ausgewählten Objekte in der Zeichnungsreihenfolge unter die angegebenen Bezugsobjekte.

Alle Beschriftungen nach vorne

Legt Text, Führungslinien und Bemaßungen vor alle anderen Objekte in der Zeichnung.

Schraffuren nach hinten

Setzt die Zeichnungsreihenfolge für alle Schraffuren in der Zeichnung hinter alle anderen Objekte.


  • In der unteren Funktionszeile befindet sich die Hilfe sowie das "Restaurieren".

Holt vorherige Layerzustände in unbegrenzter Tiefe wieder zurück.

Ruft die Hilfe zu den Layertools aus.
