Wenn ein XPlan-Übertragungspaket (*.zip) im XPlanung-Import-Dialog gewählt und die Option georeferenzierte Rasterbilder berücksichtigen aktiviert wurde, werden zusätzlich zur XPlanGML-Datei vorhandene georeferenzierte Rasterbilder eingelesen. Eine Voraussetzung ist, dass die Rasterbilder und die georeferenzierenden Weltdateien in keinem Unterverzeichnis des Zip-Archives liegen. Onlinequellen werden nicht ausgelesen!

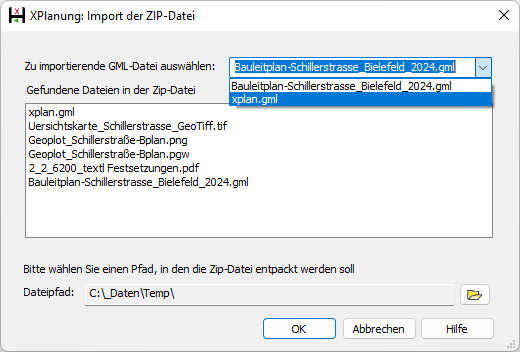

Befinden sich im Zip-Archiv mehrere GML-Dateien, muss die gewünschte GML-Datei gewählt werden. In der Zeile Zu importierende GML-Datei auswählen steht per Klappliste eine Auswahlmöglichkeit bereit. Da das Archiv durch den Importvorgang entpackt werden muss, ist unter Dateipfad das Verzeichnis dafür bestimmbar. Mit OK wird der Import gestartet.

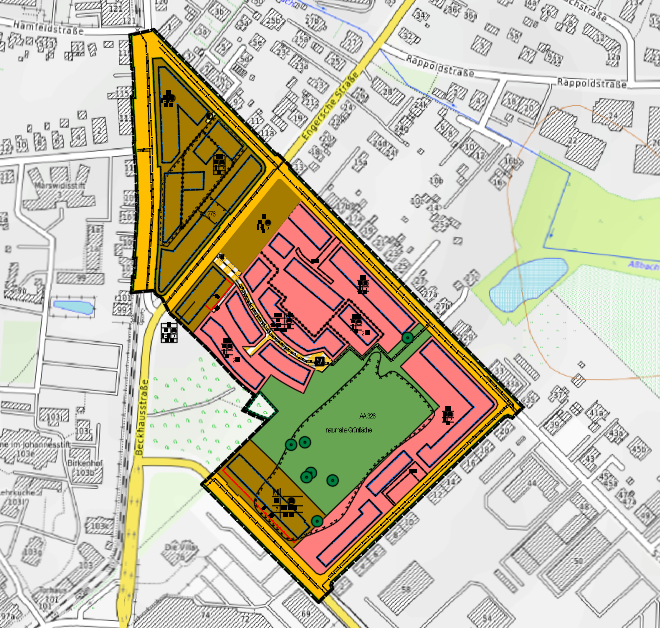

Importierter Plan im Stil der PlanzV90 mit georeferenzierter Stadtgrundkarte (Quelle: opentopomap.org)




Hinweis: Im Setup (Bauleitplanung → Setup → Import-Export) kann unter Import von externen Rasterbildern eine möglicherweise vorhandene Transparenz eines Bildes aktiviert und die Lage im Vorder- oder Hintergrund bestimmt werden.
