Befehl: EAWS_PLINDEX

Die graphische Ausprägung der Pflanzen-Indices kann im Setup nur global festgelegt werden. In der Praxis wird es daher u. U. nötig sein, die Indices gewählter Pflanzen nachträglich zu editieren, wobei Ihnen dieser Befehl die folgenden Möglichkeiten bietet:

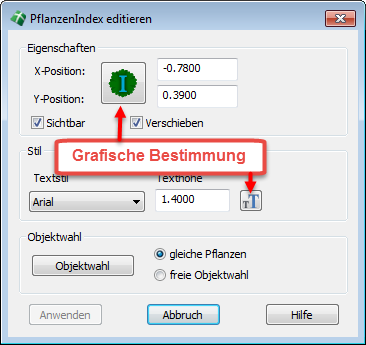

  • X/Y-Position - Die Lage eines Pflanzen-Index wird relativ zum Einfügepunkt eines Pflanzensymbols gemessen. Sie können diese relativen Koordinaten direkt in die dafür vorgesehenen Eingabefelder eintragen oder durch Betätigung der entsprechenden Schaltfläche können Sie die Position des Index graphisch am Bildschirm bestimmen. Hierbei werden Sie zunächst aufgefordert ein Pflanzensymbol zu wählen, worauf der betreffende Index am Cursor hängt und beliebig neu positioniert werden kann. Gleichzeitig wird der verwendete Textstil eingelesen.
  • Verschieben – Dieser Schalter bestimmt, ob die Indices gewählter Pflanzen gemäß den aktuellen Werten zur X/Y-Position verschoben werden. Bitte deaktivieren sie diesen Schalter, wenn Sie den gewählten Index nicht verschieben wollen, sondern nur die Sichtbarkeit oder den Textstil ändern möchten.


  • Sichtbar – Dieser Schalter steuert die Sichtbarkeit ausgewählter Pflanzen-Indices. Die Indices von Gehölzen und Stauden werden zwar auf unterschiedliche Layer gelegt, damit Sie z. B. Stauden-Indices einfach ausblenden können, jedoch kann die Sichtbarkeit innerhalb der Pflanzentypen nicht ohne weiteres gesteuert werden. Der deaktivierte Schalter bewirkt daher, dass die Sichtbarkeit ausgewählter Pflanzen-Indices ausgeschaltet wird. Dies ist nicht mit einem Frieren oder Ausschalten des betreffenden Index-Layers zu verwechseln. Vielmehr handelt es sich um das selektive Ausschalten des Index-Attributes, vergleichbar mit der AutoCAD-Systemvariable ATTZEIG, mit welcher Sie durch Setzen des Wertes AUS alle Attribute einer Zeichnung unsichtbar schalten können. Ausgeschaltete Indices werden durch Aktivierung des Sichtbarkeits-Schalters wieder angezeigt, nachdem sie nochmals ausgewählt wurden.


  • Stil - Sie können wahlweise einen anderen Stil wählen, die einzelnen Werte in den Eingabefeldern des Stils verändern oder durch Betätigung der entsprechenden Schaltfläche von einem in der Zeichnung gezeigten Textelement übernehmen.


  • Objektwahl – Mit der Objektwahl werden die Pflanzen bestimmt, deren Index gemäß den Einstellungen geändert werden soll. Sie können hierbei durch Aktivierung der Option gleiche Pflanzen einen Objektwahlfilter auf die erste Pflanze setzen, die Sie bei der Objektwahl zeigen. Erst nachdem Sie eine Pflanze gezeigt haben, werden alle anderen Wahlmethoden wie Fenster oder Kreuzen für die weitere Objektwahl freigegeben. Hierbei werden nur Pflanzen der exakt gleichen Position, d. h. Pflanzen mit identischen Pflanzdaten in den Auswahlsatz übernommen. Die Option freie Objektwahl erlaubt es hingegen, beliebige Pflanzen zu wählen. In diesem Fall können gleich alle Wahlmethoden angewendet werden, da kein Objektwahlfilter auf eine bestimmte Pflanze berücksichtigt wird.


Die Betätigung der Schaltfläche Anwenden führt die Änderung für die gewählten Pflanzen nach dem festgelegten Schema aus. Die jeweils zuletzt verwendeten Einstellungen des Befehls werden innerhalb der Zeichnung gespeichert, damit Sie bei wiederholten Programmaufrufen die gleichen Bedingungen vorfinden.



Anmerkung: Dieser Befehl wird v. a. dann angewendet, wenn Ihre Pflanzung fertig ist und Sie die Zeichnung ausplotten möchten. Bitte bedenken Sie, dass die Änderungen selektiv sind und die Vorgaben im Setup weiterhin gelten. Wenn Sie eine Pflanze mit editiertem Index beispielsweise nochmals über den Pflanzungsdialog setzen, wird der Index wie in den Vorgaben des Setups erzeugt. Pflanzen mit editiertem Index sind daher sinnvoller Weise mit Hilfe des AutoCAD-Befehls Kopieren zu vervielfältigen.
