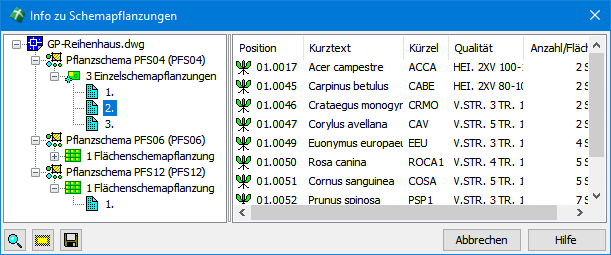

Der Infodialog zu den Schemapflanzungen informiert über alle verwendeten Schemapflanzungen der aktuellen Zeichnung und ist mit dem Positionsdialog des Pflanzungs-Befehls vergleichbar. Alle Schemapflanzungen werden auf der linken Dialogseite in einer Baumliste hierarchisch aufgeführt und auf der rechten Dialogseite mit den enthaltenen Pflanzen dargestellt. Die Hierarchie gliedert sich in:

Verwendetes Pflanzschema

Anwendung als Einzelschemapflanzung

Anwendung als Flächenschemapflanzung

Einzelschema oder Fläche


Die Detailliste auf der rechten Dialogseite bezieht sich jeweils auf die Auswahl in der Baumliste, d. h. das bei der Auswahl der Zeichnung alle Pflanzen aus den Schemata und bei der Auswahl einer Fläche nur die Pflanzen dieser Fläche aufgeführt werden.




Aller Pflanzen oder schematische Darstellungen einer Auswahl können durch die Betätigung des Anzeige-Icons in der Zeichnung ausgeleuchtet werden.


Die zu den Schemata gehörigen Pflanzen können, wie in der rechten Dialogseite dargestellt, als Pflanzliste in einer Textdatei gespeichert werden. Die Textliste kann auf vielseitige Art und Weise z. B. in LVs, Textlegenden u. ä. weiterverwendet werden.

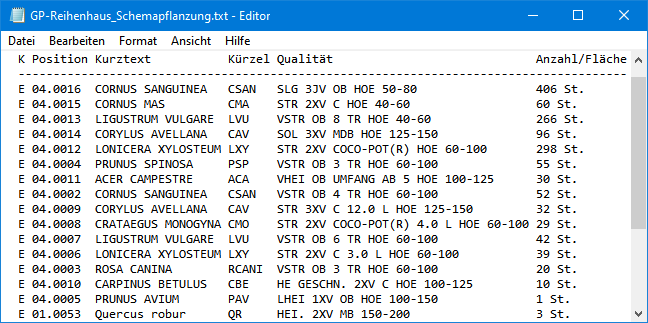

Beispiel einer Pflanzliste zu einem Schema
