Teilflächen-Infoblöcke sind das Pendant zur Beschriftung von Einzelpflanzungen. Infoblöcke dienen zur Beschriftung von Flächenpflanzungen und Pflanzenmischungen und können zusätzlich zu den Schraffuren oder auch allein verwendet werden. Durch sie wird sofort z. B. der Pflanzenname, die Pflanzendichte, die errechnete Stückzahl u.v.m. erkennbar. Es handelt sich hierbei um einfache Blöcke mit speziellen Attributen, die entsprechende Angaben zur Pflanzung enthalten. WS LANDCAD bietet diverse Infoblöcke im Verzeichnis \LIB\PFLANZPLAN\INFOBLÖCKE, welches automatisch mit der Pflanzplanung installiert wird. Sie können jedoch beliebige, individuelle Infoblöcke mit Hilfe des Detailmanagers erstellen. Die Infoblöcke für die Flächenpflanzung heißen PFL-INF* und liegen auf dem Layer PFL-INFO. Die Infoblöcke für die Pflanzenmischung heißen PFL-MIX* und liegen auf dem Layer PFL-MIXINFO.

Infoblöcke bestehen aus speziellen, einzelnen Attributen, welche mit der Texthöhe 1 gezeichnet wurden, damit der spätere Skalierungsfaktor identisch mit der Texthöhe ist. Zum Editieren eines Infoblockes können Sie diesen einfach, am besten mit dem Detailmanager, öffnen und bearbeiten. Anschließend sollten Sie ein Dia-Update und bei Bedarf auch ein Beschreibungs-Update durchführen, damit die Anzeige im Detailmanager korrekt ist.

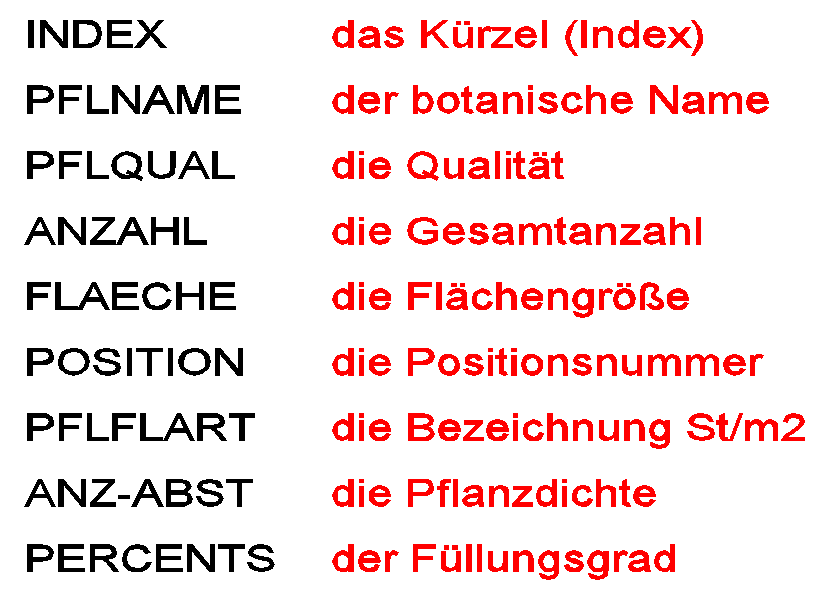

Um einen neuen Infoblock für die Flächenpflanzung zu erstellen, öffnen Sie am besten den speziellen Infoblock TFL-INFO, da dieser alle zuweisbaren Attribute kommentiert beinhaltet. Die eigentlichen Attribute sind auf dem Layer 0 gezeichnet, während die dazugehörigen Informationen in roter Schrift auf dem Layer KOMMENTAR enthalten sind. Sie können nun die benötigten Attribute an die gewünschte Stelle schieben und gemäß Ihren Vorstellungen editieren. Anschließend speichern Sie diese Auswahl als neues Detail ab.


Alle in WS LANDCAD enthaltenen Infoblöcke besitzen den Schriftstil PFL-INFOBLOCK, dem die Schriftart ROMANS.SHX zugeordnet ist. Dieser Schriftstil wird daher beim Einfügen eines Infoblockes in der Zeichnung erzeugt. Die Stileigenschaften können innerhalb einer Zeichnung beliebig geändert werden. Eine permanente Veränderung erhalten Sie jedoch nur dann, wenn Sie die Änderung direkt in den Ursprungszeichnungen der Blöcke vornehmen.



Anmerkung: Die Attributsbezeichnung darf nicht verändert werden, da die Attribute von der Pflanzplanung dann nicht mehr erkannt werden. Es ist auch sinnvoll, die Texthöhe auf dem Wert 1 zu belassen sowie einen Vorgabelayer für den neuen Infoblock festzulegen. Bitte  beachten Sie, dass die Verwendung der Positionsnummer u. U. sehr verwirrend sein kann, wenn die Positionsnummern in einem weiterverarbeiteten LV nicht mit denen in der Zeichnung übereinstimmen.
