Befehl: EAWS_PLSHADOW

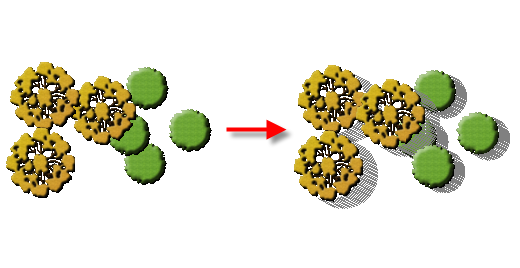

Dieser Befehl fügt ein Schattensymbol an gewählte Pflanzensymbole an. Die mit WS LANDCAD mitgelieferten Blöcke finden Sie in der Symbolbibliothek \WSSYM im Unterverzeichnis \SCHATTEN.

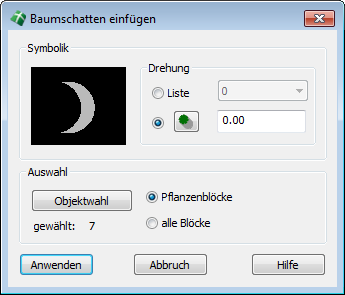

Wenn Sie in das Grafikfenster (Symbolik) der Dialogbox klicken, können Sie ein entsprechendes Symbol auswählen, wobei i. d. R. das zuletzt verwendete Symbol als Vorgabe erscheint. Die Drehung des Schattensymbols können Sie aus einer Liste wählen, in das Eingabefeld eintragen oder durch Zeigen am Bildschirm graphisch bestimmen. Die Liste liegt als einfache ASCII-Dateien PFLWINKEL.INI im Programmverzeichnis der Pflanzplanung vor und kann von Ihnen editiert werden.

Bei der Objektwahl haben Sie die Möglichkeit nur Pflanzenblöcke oder alle Blöcke zuzulassen. Zwar ist der Befehl prinzipiell zur Auswahl von Pflanzenblöcken (-symbolen) gedacht, da die Schattensymbole mit dem Durchmesser 1 sowie kreisrund, gezeichnet sind und einen Einfügepunkt im Zentrum des Kreises besitzen, jedoch könnte es sein, dass Sie Pflanzensymbole mit einem Schatten versehen möchten, die Sie lediglich mit dem Detailmanager eingefügt haben (z. B. Bestandspflanzungen), welche dann für die Pflanzplanung keine Pflanzen darstellen, da sie keinerlei zugeordnete Sachdaten besitzen. Sie können auch beliebige andere Symbole auswählen, müssen dabei aber bedenken, dass die Schattensymbole in Abhängigkeit der Skalierungsfaktoren erzeugt werden.

Die Betätigung der Schaltfläche Anwenden fügt die Schatten entsprechend den jeweiligen Skalierungen zu den gewählten Symbolen ein.



Achtung: Bitte beachten Sie, dass die Schattensymbole stets die Skalierungsfaktoren der ausgewählten Symbole erhalten. Schattensymbole mit Schraffuren oder Linien wirken daher bei unterschiedlich skalierten Pflanzensymbolen aufgrund des dann unterschiedlichen Linienabstandes auch sehr unterschiedlich. Schattensymbole mit gefüllten Flächen sind in diesem Fall meist besser geeignet.
