Landcad

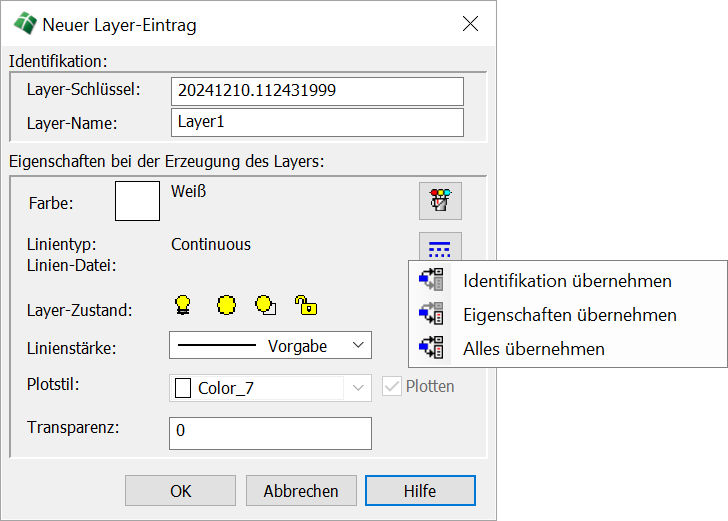

Beim Erzeugen eines neuen Layereintrages wird ein Dialog geöffnet, mit welchem alle Eigenschaften festgelegt werden können.

• Identifikation – Der Layerschlüssel ist die programmtechnische Identifikation eines Layers, d. h. hinter diesem Schlüssel verbergen sich alle Eigenschaften des Layers. Damit der Schlüssel tatsächlich eindeutig ist, wird vom Programm zunächst eine kryptische Bezeichnung vergeben, die sich vom aktuellen Datum und der Uhrzeit ableitet. Es steht Ihnen frei, diesen Schlüssel beizubehalten oder beliebig abzuändern. Zum Layerschlüssel gehört der tatsächliche Layer-Name, der ebenfalls frei vergeben werden kann.
• Eigenschaften – Die Layereigenschaften werden im Wesentlichen durch die Farbe und den Linientyp dargestellt. Zusätzlich können weitere Parameter wie der Layerzustand (Ein/Aus etc.), die Linienstärke, der Plotstil, der Plotstatus (Ein/Aus) und der Transparenzwert festgelegt werden. Zur Auswahl eines Linientyps wählen Sie im Nachfolgedialog bitte zunächst die Linientyp-Datei (*.LIN) und anschließend einen darin enthaltenen Linientyp. Der Layerzustand lässt sich durch Klicken auf die Icons ändern. Die Layereigenschaften lassen sich ebenfalls von einem zuvor markierten Layer übernehmen, indem der entsprechende Eintrag aus dem Kontextmenü gewählt wird.

Nach der Bestätigung mit OK wird der neue Layereintrag in den Layerdialog übernommen. Er ist nun erst temporär vorhanden und wird erst dann physikalisch gespeichert, wenn auch die Änderungen in der Steuerdatei gespeichert werden. Möchten Sie den neu erstellten Layereintrag als Vorgabe für das jeweilige Objekt definieren, ist unbedingt der Schalter "als Vorgabe Speichern" zu aktivieren, da ansonsten der Layereintrag nur solange aktuell ist, bis Sie das ursprüngliche Programm, aus dem Sie den Layerdialog heraus aufgerufen haben (z. B. Detailmanager), verlassen.

WS LANDCAD-Werks-Vorgabelayer besitzen die gleiche Bezeichnung für den Layerschlüssel und den Layernamen. Während der Layerschlüssel nur von den Programmen angesprochen wird, sehen Sie den tatsächlichen Layernamen im CAD-Layerdialog.

Haben Sie im Layerdialog zuvor einen vorhandenen Layereintrag markiert, lässt sich dessen Identifikation zur Weiterbearbeitung übernehmen. Dazu ist der entsprechende Eintrag aus dem Kontextmenü zu wählen, welches erscheint, sobald Sie die rechte Maustaste im Dialogfeld betätigen. Die Übernahme der Identifikation ist dazu gedacht, ähnliche Layer einzurichten, ohne dabei alles neu eintippen zu müssen.
