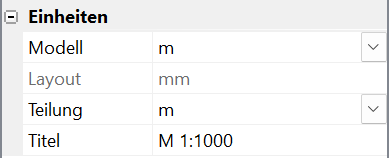

Im Feld Modell wird die zu verwendende Einheit des Modellbereichs [m oder Zoll] aus der Klappliste ausgewählt, wodurch die Einheit des Papierbereichs (Layout) automatisch gegeben ist.

Je nach Bezugssystem und verwendetem Maßstab ist die Teilung, bzw. deren Abkürzung (z. B. m oder km, bzw. in, ft oder yd) auszuwählen. Dieser Wert erscheint dann rechts am Ende der Beschriftung. Optional besteht auch die Möglichkeit, einen Titel einzugeben, z. B. M 1:1000. Der Titel erhält die gleichen Eigenschaften wie der übrige Text und wird links unten platziert.


Anmerkung: Bei Änderungen der Einheit und/oder der Teilung versucht das Programm die vorhandenen Werte so umzurechnen, dass die festgelegten Höhen und die Längen des eingestellten Formats so gut wie möglich beibehalten werden. Das ist nicht immer möglich, da für die Teilung, die Segmente und die Subteile nur ganzzahlige Werte erlaubt sind. U. U. erscheint daher ein entsprechender Hinweis am Bildschirm. Auch bewirken die Änderungen z. B. vom Metern in Zoll für eine Maßstabsdarstellung möglicherweise unübliche Werte, die dann entsprechend abzuändern sind. Die automatische Umrechnung kann daher nur Näherungswerte im Rahmen der erlaubten Werte erstellen.
