Unter bestimmten Voraussetzungen können die Shape-Dateien vollautomatisch mit den passenden Planzeichen aus einer WS LANDCAD-Bibliothek umgesetzt werden.

Die Erkennung setzt voraus, dass die Shape-Dateien ursprünglich von WS LANDCAD selbst erzeugt wurden oder aus IP Bauleitplanung plus bzw. einem anderen Programm kommen, welches geeignete Objektschlüssel unterstützt und vom Inhalt her einem Bauleitplan entspricht. Bei Shape-Dateien aus IP Bauleitplanung plus regelt die eingestellte Objektschlüsseldatenbank die Umsetzung in WS LANDCAD-Planzeichen. Der Import von Shapes aus WS LANDCAD hingegen wird direkt, d. h. ohne Verwendung einer Objektschlüsseldatenbank, vorgenommen.

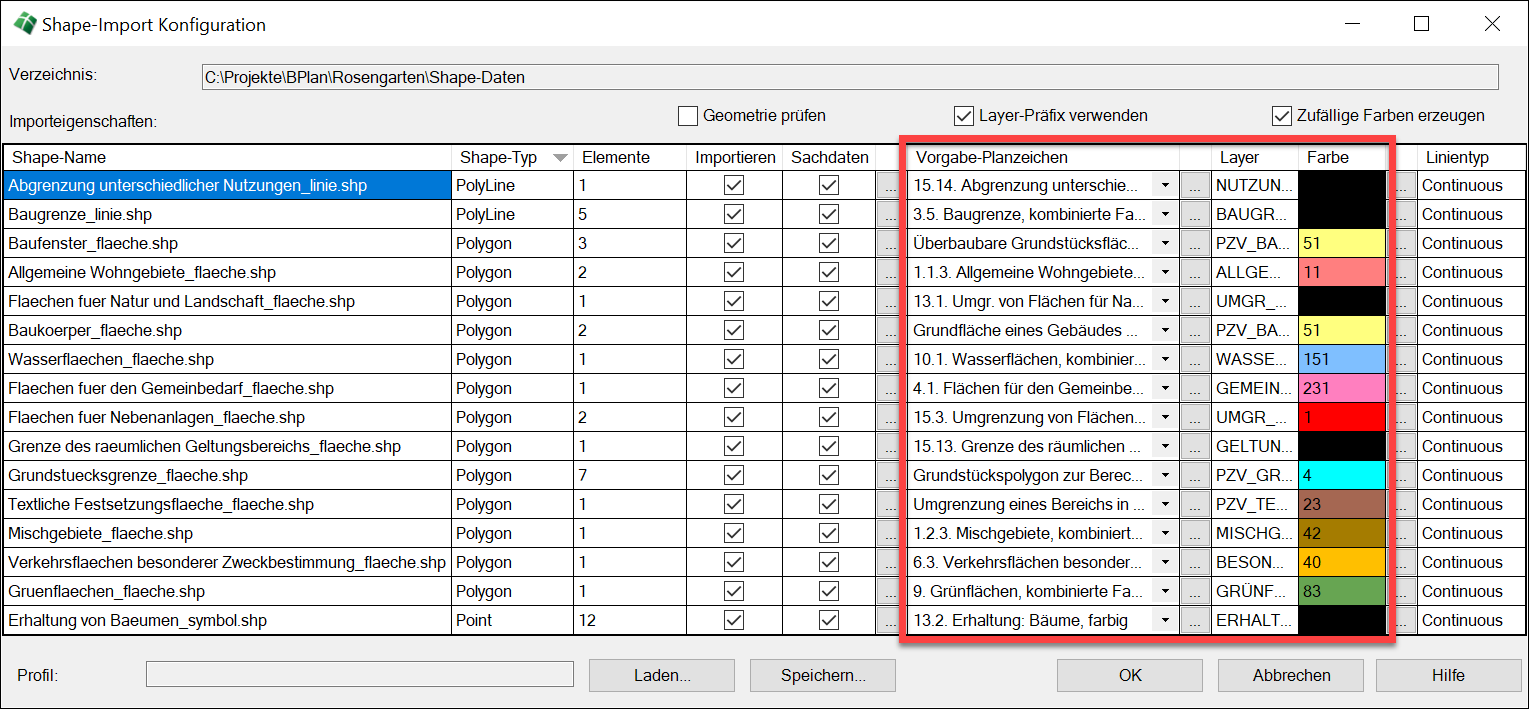

Die Erkennung der Planzeichen ist im Konfigurationsdialog ersichtlich. Anstelle der üblichen Vorgabeplanzeichen erscheinen nun WS LANDCAD-Planzeichen mit ihren jeweiligen Eigenschaften. Diese entsprechen, falls die ursprünglichen Shape-Dateien von WS LANDCAD selbst erzeugt wurden, exakt den seinerzeit verwendeten Planzeichen.

Stammen die Shape-Dateien aus IP Bauleitplanung plus oder einem anderen geeigneten Programm, wird in den DBF-Dateien nach dem Datenfeld PLANZ oder OBJECTKEY und den jeweils enthaltenen Datenwerten gesucht. Die Datenwerte werden mit den Objektschlüsseln der im Setup eingestellten Objektschlüsseltabelle verglichen. Bei Übereinstimmung wird der erste Planzeichenschlüssel gleichen Typs in einer Bibliothek gesucht, die im Setup für den Import verwendet wird. Dadurch kann i. d. R. ein passendes Planzeichen ermittelt werden.


Anmerkung: Die Planzeichenerkennung ist beim Bestehen der Voraussetzung ein durchaus akkurates Mittel, einen Bauleitplan zu importieren. Hier soll aber keineswegs der Eindruck erweckt werden, dass es sich um einen vollwertigen Ersatz für einen Import von XPlanungs-Daten handelt. Der fachspezifische Import von Shape-Daten ist nicht normiert und besitzt daher keine allgemeingültigen Vorschriften.

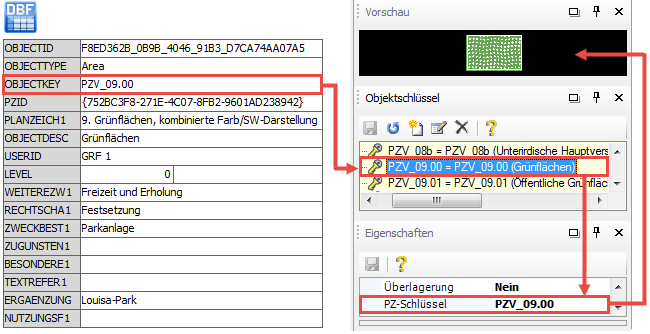

Schema der Planzeichen-Erkennung


Das nachfolgende Beispiel zeigt das Ergebnis eines Imports der gleichen Shape-Dateien, einmal mit den Vorgabe-Planzeichen und einmal mit automatischer Erkennung von WS LANDCAD-Planzeichen.

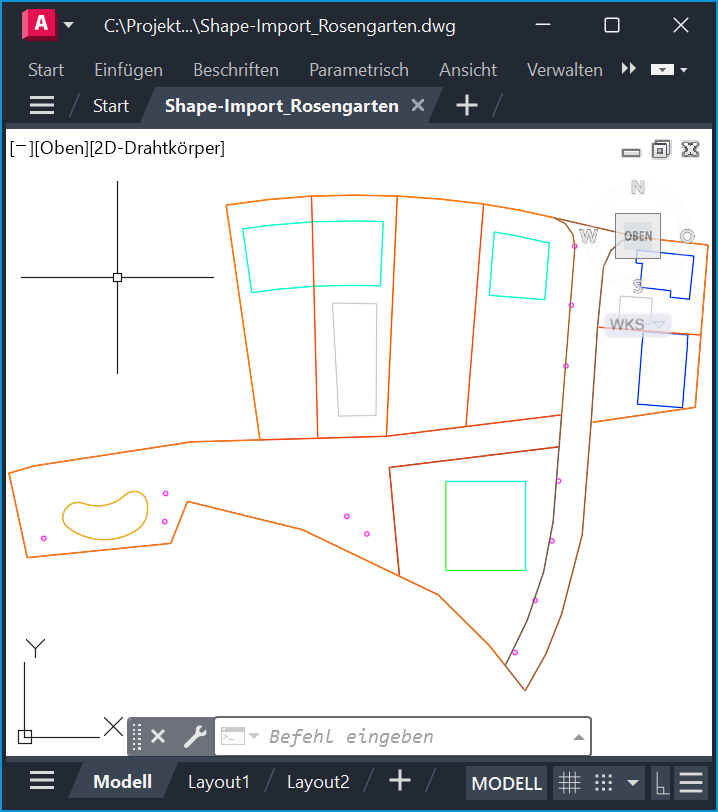

Resultat mit Vorgabe-Planzeichen

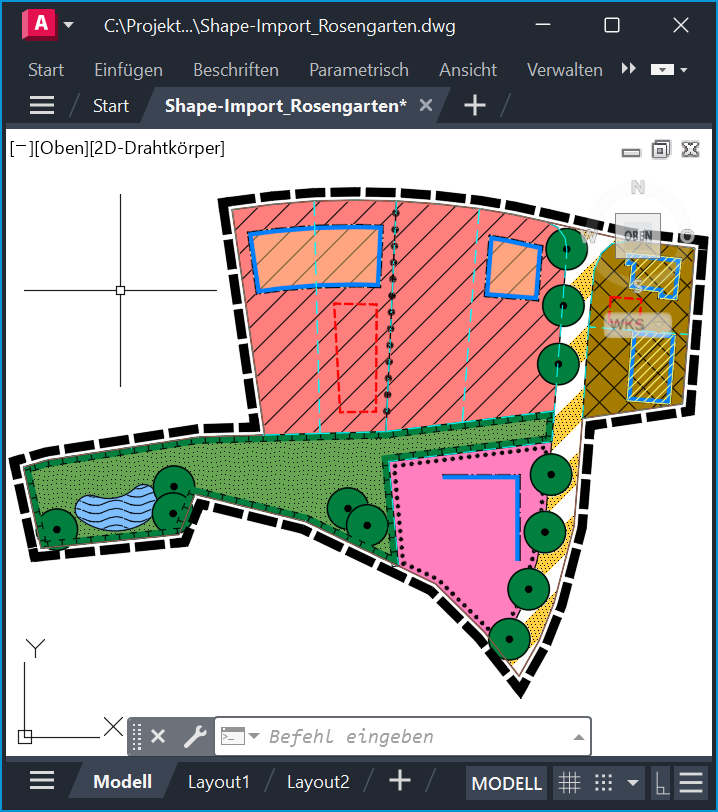

Resultat mit Planzeichen-Erkennung
