Zugeordnete Zeichnungselemente lassen sich auch umgekehrt zum vorherigen Kapitel im Massenbaum lokalisieren. Dazu ist zunächst eine Auswahl mit den gängigen AutoCAD-Auswahlmethoden vorzunehmen, was daran zu erkennen ist, dass die entsprechenden Elemente in der Zeichnung ausgegraut werden.

Achten Sie im Positionsfenster darauf, dass zunächst nichts markiert ist. Um sicher zu gehen, können Sie den Befehl Alles demarkieren aus dem Pull-down-Menü Bearbeiten auswählen. Je nach Größe des LVs und Anzahl der bereits zugeordneten Positionen ist es auch sinnvoll, den Massenbaum zuzuklappen.

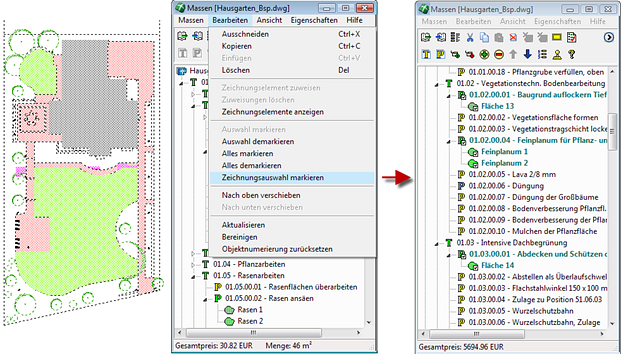

Wählen Sie nun den Befehl Zeichnungsauswahl markieren aus dem Pull-down-Menü Bearbeiten. Es werden nun automatisch alle Bereiche des LVs markiert, die den ausgewählten Zeichnungselementen entsprechen. Ein zuvor zugeklappter Massenbaum wird automatisch so weit aufgeklappt, dass alle zugeordneten Objekte erkennbar sind.

Um alle Positionen mit zugeordneten Zeichnungselementen anzuzeigen, genügt es, eine Auswahl über die gesamte Zeichnung auszuführen, da automatisch alle für die Massen relevanten Daten herausgefiltert werden.


Anmerkung: Es handelt sich hierbei um eine universelle Funktion mit vielen Anwendungsbereichen. Dies geht von der rein visuellen Erfassung (welcher Position ist dieses Zeichnungselement zugeordnet?) bis zum gezielten LV-Export (LV aller wirklich zugeordneten Zeichnungselemente), da sich die meisten Funktionen stets auf die Markierungen im Massenbaum beziehen.
