Befehl: EAWS_DTM_CLEAR_DTM_DATA


Für die weitere Bearbeitung von Zeichnungen, welche DGM-Daten enthalten, kann es u. U. sinnvoll sein, die Daten wieder aus der Zeichnung zu entfernen.  Dies ist z. B. dann der Fall, wenn DGM-Funktionen nur temporär verwendet wurden oder die Zeichnung weitergegeben wird und frei von nicht mehr benötigten Datenverbindungen sein soll.

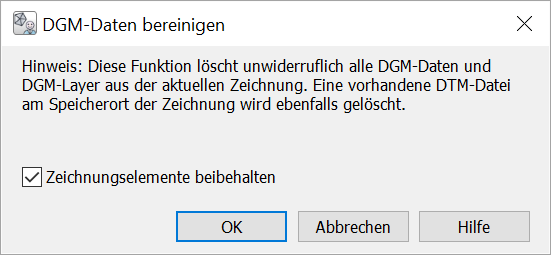

Für diese Zwecke kann der Befehl "EAWS_DTM_CLEAR_DTM_DATA" über die Tastatur eingegeben werden, worauf die Dialogbox "DGM-Daten bereinigen" erscheint.



Die Funktion entfernt alle DGM-Daten aus der Zeichnung und löscht die dazugehörige DTM-Datei. Falls der Schalter "Zeichnungselemente beibehalten" aktiviert wird, verbleiben die durch das DGM erzeugten Objekte als "reine Zeichenobjekte" auf den dazugehörigen Layern in der Zeichnung. Sie verfügen dann nicht mehr über DGM-Funktionen wie z. B. die Assoziativität bei Änderungen.

Ist der Schalter hingegen nicht aktiviert, werden auch alle vom DGM erzeugten Zeichnungsobjekte inkl. der dazugehörigen Layer entfernt.

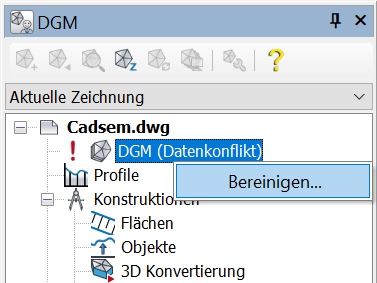

Wird die zugehörige *.dtm Datei einer Zeichnung gelöscht oder befindet sich nicht mehr am selben Speicherort wie die Zeichnungsdatei selbst, erscheinen im Projektbrowser keine Inhalte. Stattdessen wird dem DGM-Knoten mit einem roten Ausrufungszeichen (!) und dem Zusatz Datenkonflikt versehen.  Im Kontextmenü steht dann ebenfalls die Funktion zur Datenbereinigung zur Verfügung und kann hier direkt aufgerufen werden.
