Das CAD-Programm speichert nur die Referenzen für Shapes in der Zeichnung, nicht aber die Symbole direkt. Vielleicht haben Sie diesen Effekt schon bemerkt, wenn Sie eine Fremdzeichnung öffnen, welche externe Schriftfonts enthält, die nicht in ihren CAD-Suchpfaden enthalten sind. Das gleiche Problem taucht bei komplexen Linientypen auf, denn auch hier wird Text und/oder Grafik mit Hilfe von Symbolen (Shapes) dargestellt. Dies führt dazu, dass diverse Symboldateien auf einem Fremdrechner nicht gefunden werden, wenn Sie eine Zeichnung mit komplexen Linientypen weitergeben.


Das Problem kann nur gelöst werden, wenn die Symboldateien mitgeliefert und in einen CAD-Suchpfad oder den Zeichnungsordner kopiert werden. Ist dies nicht der Fall, meldet sich das CAD-Programm mit entsprechenden Fehlermeldungen, welche die fehlenden Symboldateien bemängeln. Werden die Fehlermeldungen abgebrochen, werden die komplexen Linientypen nur mit den entsprechenden Linienstücken dargestellt.

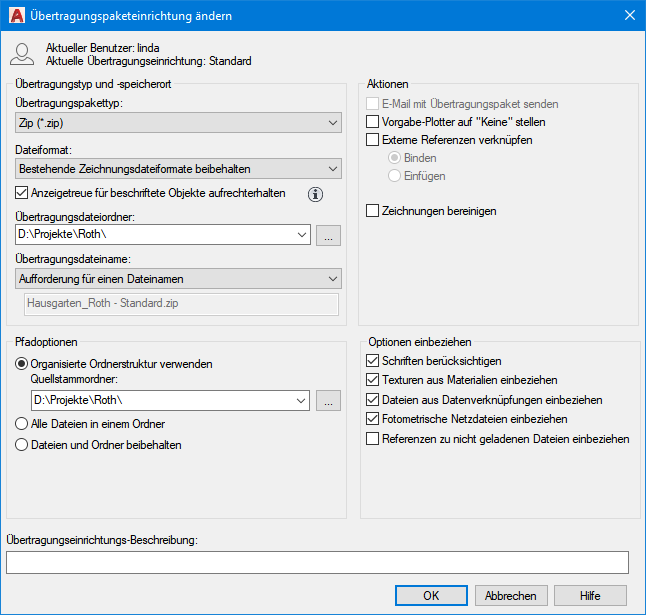

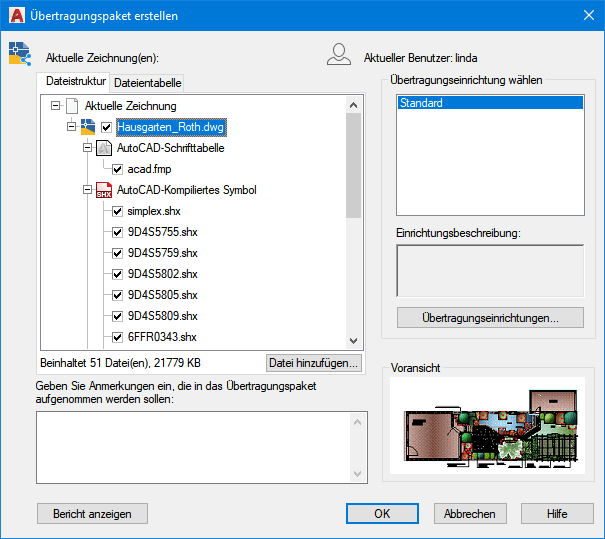

Wollen Sie Zeichnungen mit komplexen Linientypen weitergeben, müssen Sie den CAD-Befehl eTransmit aufrufen. Dieses Programm kopiert alle in der Zeichnung vorkommenden Referenzen und damit auch die Shapes in ein frei wählbares Zeichnungsverzeichnis i. d. R. als Zip-Datei. Achten Sie aber unbedingt darauf, dass in den Übertragungspaketeinrichtungen Schriften berücksichtigt sind.
