Die Schaltfläche Vorschau lässt ein Gebäude temporär erzeugen, um dieses zu betrachten und bei Bedarf auch in der Zeichnung zu behalten, anstatt es direkt anzuwenden. Da es sich um dreidimensionale Körper handelt, sollten Sie dies vorzugsweise in der Isometrie durchführen. Es kann auch günstig sein, den Bildschirm mit zwei Ansichtsfenstern zu versehen, um sowohl die Draufsicht als auch die räumliche Isometrie zur Verfügung zu haben.

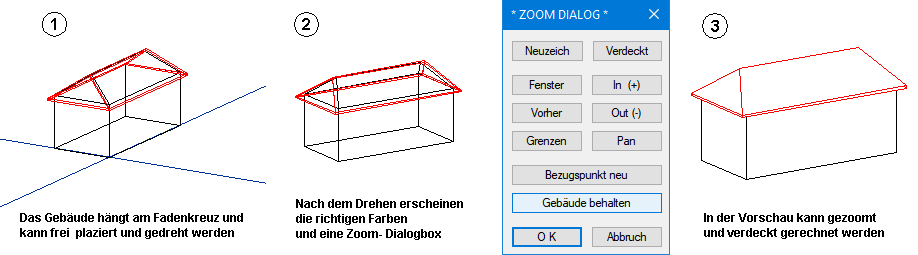

Nachdem Sie ein Gebäude ausgewählt und die Vorschau aktiviert haben, wird das Gebäude aus den Parameterdaten neu generiert und hängt anschließend mit einem Bezugspunkt (i. d. R. eine Gebäudeecke) am Fadenkreuz. Sie können das Gebäude nun frei platzieren und anschließend um den Bezugspunkt drehen. Das Gebäude erscheint nun in den entsprechenden Eigenschaften der Vorgabelayer. Gleichzeitig wird eine erweiterte Zoom-Dialogbox geöffnet, die es Ihnen erlaubt, sich an das Gebäude heran zu zoomen und auch den Verdeckt-Befehl zu aktivieren. Wenn Sie einen Eindruck vom Gebäude gewonnen haben, können Sie die Dialogbox und damit die Vorschau mit OK verlassen. Das für die Vorschau generierte Gebäude wird damit wieder aus der Zeichnung entfernt. Alternativ dazu können Sie das Gebäude durch Betätigung der Schaltfläche Gebäude behalten auch in der Zeichnung belassen.

Der Bezugspunkt des Gebäudes kann im Zoom-Dialog durch Aktivierung der jeweiligen Schaltfläche jederzeit geändert werden. Zeigen Sie dazu einfach einen neuen Bezugspunkt und verlassen Sie den Zoom-Dialog mit OK. Bei der nächsten Vorschau oder einem Anwenden wird das Gebäude mit dem gezeigten Bezugspunkt am Fadenkreuz hängen.


Anmerkung: Der Bezugspunkt wird mit dieser Aktion dauerhaft verändert. Wenn dies nicht gewünscht ist, sollten Sie das Gebäude in der Zeichnung nachträglich ausrichten.
