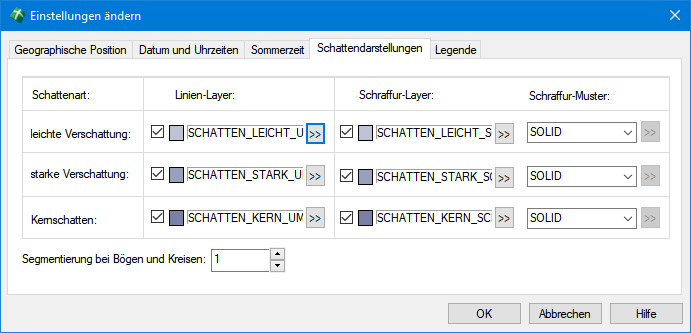

Die Linien-Layer und die Schraffur-Layer, auf denen die Schattendarstellung erstellt wird, können bei Anwendung des Schattenwurfes automatisch angelegt werden. Diese untergliedern sich gemäß der darauf angelegten Verschattungsbereiche in die Layer für leichte Verschattung, starke Verschattung und Kernschatten.

Vor der Generierung der Schattendarstellung kann durch Setzen der Häkchen gewählt werden, ob diese Layer angelegt werden sollen oder nicht. Durch Betätigen der Pfeiltaste ist es möglich, über den WS LANDCAD-Layerdialog andere Layer aus der Zeichnung oder der WSLC.INI auf denen die Schatten liegen sollen auszuwählen sowie andere Farben und Linientypen zu wählen. Die neu gewählten Eigenschaften werden übernommen, wenn im Layerdialog die Option als Vorgabe speichern aktiviert wird. Weiterhin können die Schraffur-Muster für die Füllung der Schatten geändert werden. Wird das Muster Solid ausgewählt, so ist die dahinter befindliche Pfeiltaste ausgegraut.

Bei der Auswahl eines anderen Musters wird diese Taste aktiv, und Sie können den Skalierfaktor sowie den Winkel der Schraffur angeben.

Ebenso kann die Segmentierung bei Bögen und Kreisen bestimmt werden. Die Segmentierung wird dabei als Länge eingegeben. Daraus wird für die einzelnen Kreise und Bögen jeweils die Anzahl der Segmente so bestimmt, dass die angegebene Segmentlänge nicht überschritten wird.
