Befehl: EAWS_ROOFHATCHGABLEDFIX

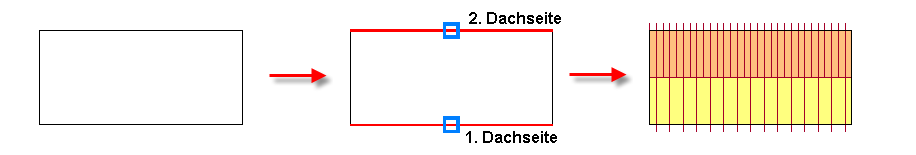

Bei der Erzeugung einer Dachschraffur für das standardisierte Satteldach wählen Sie zwei gegenüberliegende Dachkanten auf deren Basis automatisch die Firstlinie mittig berechnet und gezeichnet wird.

Auf Grundlage der definierten Sonnenrichtung (siehe Optionen) wird die Sonnen- bzw. Schattenseite bestimmt und die entsprechende Schraffur und Flächenfüllung erstellt. Der Schraffurabstand der Sonnenseite ist doppelt so groß wie der der Schattenseite.

Die Wahl der Dachkante erfolgt über lineare Elemente innerhalb von Linien und Polylinien. Optional kann eine Linien auch über zwei Punkte definiert werden, was die Flexibilität der Funktionen steigert und Voraussetzung dafür ist, die Dachschraffur für Gebäude zu verwenden, die Sie mit dem Gebäudemanager erzeugt haben.

In der Praxis ist es oftmals üblich, dass die Sonnen-/Schattenzuweisung nicht zwangsläufig so erfolgt, wie sich dieses aus der Berechnung nach der Sonnenrichtung ergibt. Hierfür steht die Option Sonnenrichtung immer abfragen zur Verfügung. In diesem Fall wird die Schraffur zunächst so erzeugt wie sich dieses aus der Berechnung nach der Sonnenrichtung ergibt - anschließend kann diese Schraffurausprägung umgekehrt werden.

Auch die Darstellung eines Dachüberstandes kann das Erscheinungsbild einer Planungsunterlage positiv beeinflussen - und hierfür steht in den Optionen ein Dachüberstand mit einer freiwählbaren Überstandslänge zur Verfügung.
