Die Referenzfunktion im Parameterdialog zu Gebäude in Zeichnung editieren gehört zu den besonderen Stärken des Gebäudemanagers, da Sie die Übernahme sowohl der Gebäude-Parameter (Abmessungen, Dachform etc.) als auch der Generierungs-Optionen (Abstandsflächen, Fensterlinien etc.) erlaubt. Dadurch ist es möglich, beliebige Gebäude auch nachträglich mit exakt den gleichen Generierungs-Optionen zu versehen wie ein vorhandenes Gebäude, nur die exakten Gebäudeparameter zu übernehmen oder Gebäude vollständig auszutauschen.

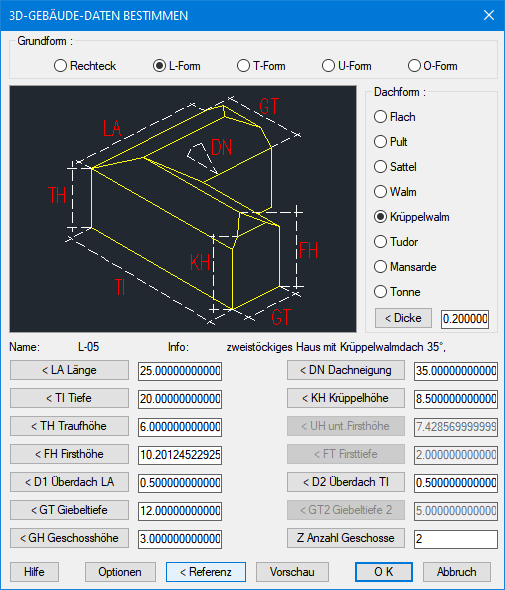

Sobald Sie den Befehl Gebäude in Zeichnung editieren aufrufen erscheint die Dialogbox 3D-GEBÄUDE–DATEN BESTIMMEN. Hier finden Sie am unteren Rand die Schaltfläche <Referenz.

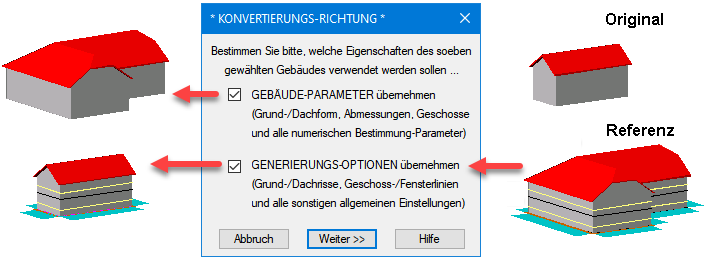

Nach dem Zeigen eines Referenzgebäudes erscheint eine Dialogbox, in welcher Sie die Konvertierung einstellen können. Hierbei sind alle Kombinationen der Schalteraktivierung möglich. Bei der Übernahme der Generierungs-Optionen werden Ihre aktuell eingestellten Optionen nicht verändert, da sie nur für das zu editierende Gebäude verwendet werden.


Anmerkung: Beim Zeigen eines vorhandenen Gebäudes muss stets der Gebäudeblock gezeigt werden. Zusatzelemente (z. B. Abstandsflächen), die nicht zusammen mit dem Block generiert wurden, werden in der Auswahl nicht akzeptiert. Gleiches trifft für Gebäude zu, die Sie in den Ursprung zerlegt haben, da hierbei die Daten verloren gehen.
