Mit dieser Funktion können Sie beliebige (2D)-Polylinien mittels einer Zaunlinie als Wahlhilfe in Höhenlinien umwandeln und diese zugleich provisorisch beschriften lassen.

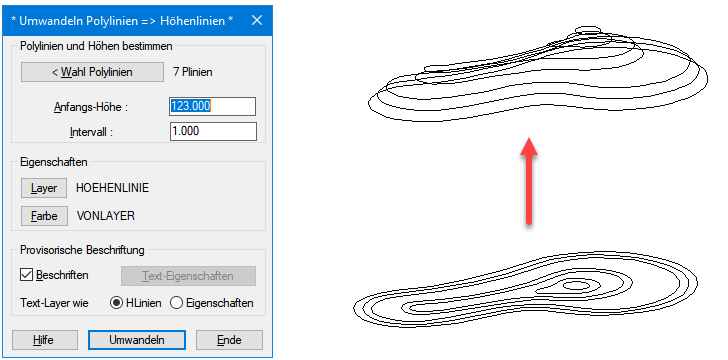

Bestimmen Sie zunächst die umzuwandelnden Polylinien mit dem Button < Wahl Polylinien. Die Auswahl erfolgt immer mit einer Zaunlinie. Picken Sie zwei Punkte in der Zeichnung, welche die Zaunlinie bilden - zuerst einen Punkt im Bereich der untersten Höhenlinie, danach einen Punkt im Bereich der obersten Höhenlinie.


Das Programm sucht daraufhin alle Polylinien, welche von der Zaunlinie geschnitten werden. Mit Hilfe der Position der 2 gepickten Punkte können die umzuwandelnden Polylinien aufgrund der Höhenschichtung sortiert werden; daher ist auch keine andere Art der Elementwahl erlaubt. Im Programmdialog wird Ihnen die Zahl der gefundenen Polylinien angezeigt.

Stellen Sie die Anfangs-Höhe für die neuen Höhenlinien ein; dieser Anfangswert ist die Höhe derjenigen Polylinie, welche am dichtesten zum ersten gepickten Punkt liegt.

Stellen Sie dann den Intervallwert zwischen den Höhenlinien ein; jede folgende Linie wird um diesen Intervallwert angehoben.

Wenn Sie die neuen Höhenlinien zugleich (provisorisch) beschriften lassen wollen, setzen Sie dazu den entsprechenden Schalter. Mit dem Button Text-Eigenschaften können Sie bei Bedarf auch die Eigenschaften der Textelemente bestimmen (Siehe auch Hinweis). Falls Sie die Eigenschaften nicht explizit bestimmen, werden die aktuellen Objektmodi verwendet, und es öffnet sich die WS LANDCAD-Texthöhe-Dialogbox.

Mit Umwandeln wird dann die Konvertierung gestartet. Das Programm kehrt zum Dialog zurück, und Sie können weitere Polylinien in Höhenlinien umwandeln. Bestimmen Sie bitte auch das Layout der Beschriftungs-Texte
