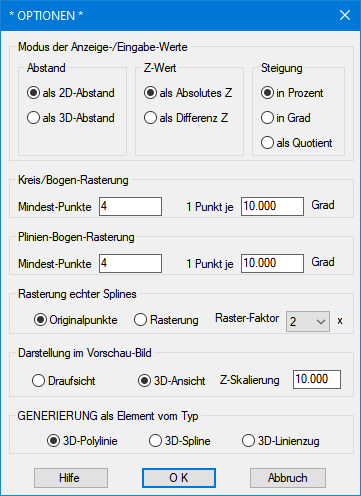

Im Options-Dialog können Sie eine Reihe von Parametern einstellen, welche sowohl die Anzeige und Eingabe von Daten als auch die Behandlung gewählter Zeichnungselemente betrifft.

Alle Einstellungen werden dauerhaft in der Datei TOPO_8.CFG gespeichert, so dass Ihre zuletzt benutzten Einstellungen auch nach Neustart des Editors gültig sind.


  • Darstellung Punkt-Abstand - Sie können zwischen 2D- und des 3D-Abstand wählen;
  • Darstellung Punkthöhe - Die Punkthöhe kann als absoluter Wert (Z-Koordinate) oder als Differenzwert (zum nächsten Stützpunkt) in der Datenliste und den Editierfeldern angezeigt werden;
  • Darstellung der Punkt-Steigung - Die Steigung zum nächsten Stützpunkt kann in Prozent (%), als Gradwert (grd.) oder als Steigungs-Verhältnis (1/n) in der Datenliste und im Steigungseditierfeld angezeigt werden


  • Kreis-Bogen-Rasterung, Polylinien-Rasterung und Spline-Rasterung - Für die Rasterung von gewählten Kreisbögen wird die minimale Anzahl von Rasterpunkten und der Grad der Winkeldifferenz eines weiteren Punktes auf dem Kreis/Bogen berechnet.
  • Draufsicht/3D-Ansicht/Z-Überhöhung - Für die Anzeige im Vorschaufenster kann sowohl die Draufsicht wie auch die 3D-Ansicht gewählt werden; diese Einstellung gilt unabhängig von der Darstellung in der Zeichnung selbst! Ist die 3D-Ansicht gewählt, kann zusätzlich ein beliebiger Wert für die Überhöhung des Z-Wertes eingestellt werden (0 bis 1.0 = Verflachung, > 1.0 = Überhöhung).
  • Generierung als Element vom Typ - Legen Sie hier bitte fest, wie die neue 3D-Kurve gezeichnet werden soll (3D-Polylinie, 3D-Spline, 3D-Linienzug).


Beachten Sie bitte folgenden Hinweis:

Wollen Sie eine ganz exakte Anzahl von Stützpunkten erreichen, stellen Sie die gewünschte Anzahl von Rasterpunkten als Minimums-Wert ein und geben Sie für den Parameter "1 Punkt je x Grad" einen sehr hohen Wert an. Dadurch kommt stets nur das Minimum zur Wirkung, und Sie erhalten exakt Ihre Punktanzahl gleichmäßig auf dem Kreis/Bogen verteilt.

Beispiel: Sie möchten für einen Kreis genau 25 Stützpunkte erhalten: Also stellen Sie "25" als Minimum ein und setzen Grad Parameter auf "180.0"
