Befehl: EAWS_ROOFHATCHOPTIONSC

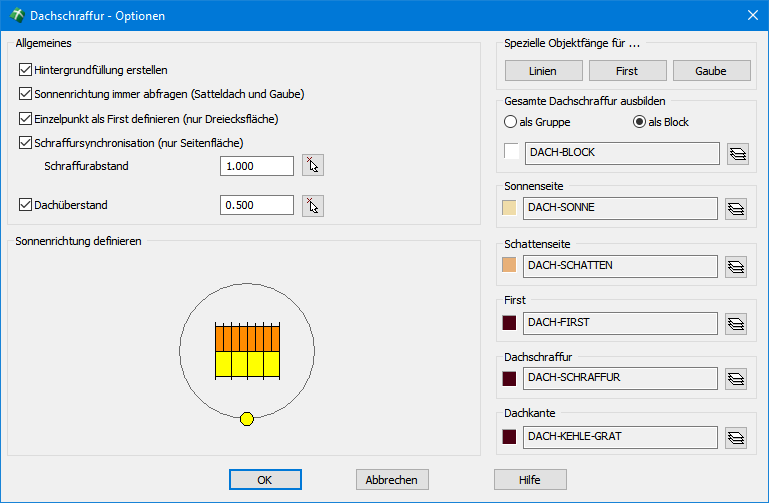

Alle Einstellungen für die Dachschraffur werden zentral in den Optionen durchgeführt.





Hierbei stehen folgende Optionen im Rahmen der Dachschraffur zur Verfügung:


  • Hintergrundfüllung erstellen – Die Dachflächen werden mit einer Flächenfüllung versehen, um der Zeichnung einen plastischen Eindruck zu verleiten.
  • Sonnenrichtung immer abfragen - (Satteldach und Gaube) gestattet es, jedem Haus eine individuelle Sonnen-/Schattenzuweisung zuzuweisen.
  • Einzelpunkt als First definieren - bewirkt, dass der dritte Punkt stets als Firstpunkt betrachtet wird, um die Sonnen-/Schattenzuweisung durchführen zu können. Hierbei erfolgt eine Rückfrage, ob die Sonnen-/Schattenzuweisung umgekehrt werden soll.
  • Schraffursynchronisation - ermöglicht es die Schraffur von Dachseiten aufeinander abzustimmen.
  • Schraffurabstand - gibt den Linienabstand für die Schattenseite an und entspricht daher einem Schraffurfaktor.
  • Dachüberstand - kann zu einem realistischeren Bild herangezogen werden.
  • Sonnenrichtung definieren - die anzunehmende Sonnenrichtung wird interaktiv im Steuerkreis um das Gebäude eingestellt.
  • Spezielle Objektfänge - können für die Definition verschiedener Linienzüge (Linienwahl, First- und Gaubenlinie) gesetzt werden.
  • Gesamte Dachschraffur ausbilden - Die erzeugte Dachschraffur kann als Block oder Gruppe zusammengefasst werden.


Die Layerdefinition für die einzelnen Komponenten der Dachschraffur erfolgt über die zentrale Layersteuerung von WS LANDCAD, wobei bereits Layer mit dem Präfix DACH- vorhanden sind.
