Im Optionsfenster können verschiedene Eigenschaften voreingestellt werden, die beim Anwenden oder Konvertieren einer Symbollinie greifen.


  • Original erhalten – Eine Aktivierung dieses Schalters bewirkt, dass die Original­linien beim Konvertieren erhalten bleiben, d.h. es wird eine Kopie mit den neuen Eigenschaften erstellt.

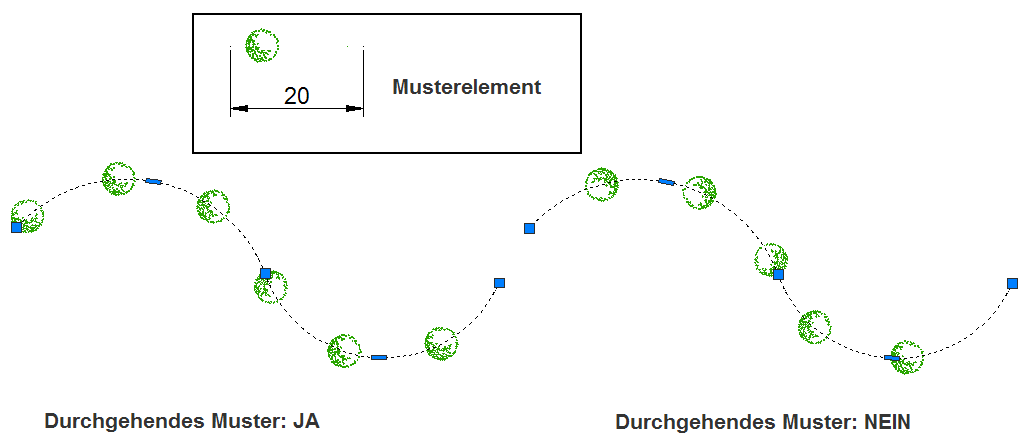

  • Durchgehendes Muster – Dieser Schalter entspricht der Systemvariable PLINEGEN=1, d. h. die Aufeinanderfolge der im Linientyp angegebenen Striche, Lücken und Grafiken wird durchgehend und unabhängig vom Abstand der Stützpunkte auf die Gesamtlänge der Linie angewendet, was in den meisten Fällen zu einem optisch günstigeren Ergebnis führt. Dies gilt allerdings nicht pauschal und ist direkt von den grafischen Eigenschaften des Linientyps und den Berechnungsmöglichkeiten an der Anwendungslinie abhängig.



  • Skalierung - Der Wert steht standardmäßig auf 1, was bedeutet, dass die Linie 1:1, wie in der Liniendefinition beschrieben, gezeichnet wird, wenn der globale Linientypfaktor (LTFAKTOR) auf 1 steht. Sie können diesen Wert auf eine beliebige Ganz- oder Dezimalzahl ändern.


Anmerkung: Die tatsächliche Skalierung ist immer das Produkt aus dem globalen und dem objektbezogenen Linientypfaktor. Sie sollten den globalen Linientypfaktor immer auf 1 belassen, was auch der Vorgabe für WS LANDCAD ent­spricht.
