Die Böschungsschraffur beschränkt sich nicht nur auf das Standardmuster ( 1 x lang, 1 x kurz), sondern stellt noch weitere Signaturen, z. B. auch Y- und Dreiecksignaturen zur Verfügung. Dadurch sind auch Darstellungen für Steinbrüche u.ä. möglich.

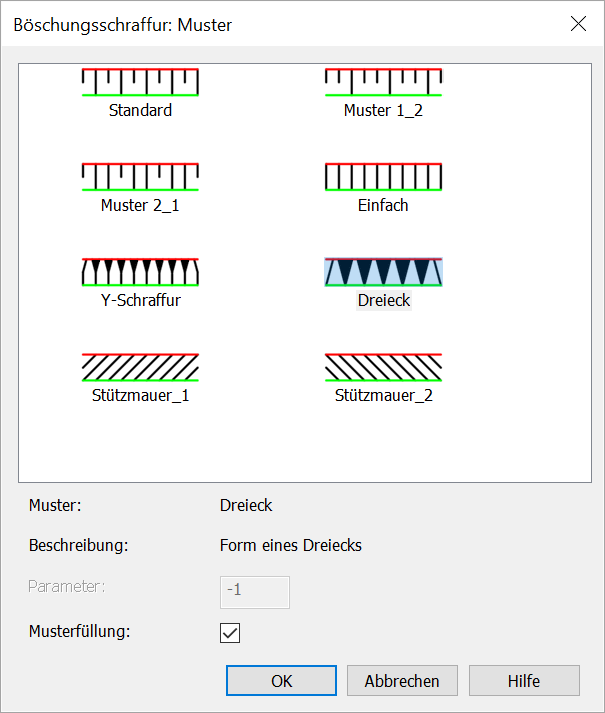

In den Optionen kann das zu verwendende Muster durch Auswahl aus einer Namensliste oder mit Hilfe des Dialogs "Böschungsschraffur: Muster" gewählt werden. Der Dialog verfügt über eine bildliche Darstellung der vorhandenen Muster sowie über weitere Parameter für die Y- und die Dreiecksschraffur.

So ermöglicht der Schalter "Musterfüllung", dass das Dreieck, bzw. der obere Bereich des Y mit einer Solidschraffur gefüllt wird. In den Optionen wird hierfür der Layer für die Musterfüllung verwendet.

Bei der Y-Schraffur steht zusätzlich ein Parameter zur Verfügung, welcher den Faktor des oberen Bereichs regelt. Ein Faktor von 0.5 bedeutet hierbei, dass die Dreiecksform eine Länge von 50% der Gesamtlänge erhält.


Beispiele:

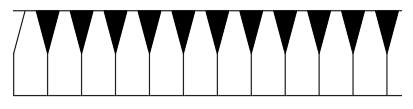

Y-Schraffur, Faktor 0.5, gefüllt

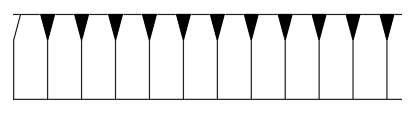

Y-Schraffur, Faktor 0.3, gefüllt

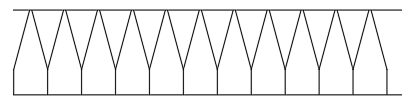

Y-Schraffur, Faktor 0.7, nicht gefüllt

Die Auswahl des Musters sowie deren Parameter werden in der Konfiguration gespeichert und stehen beim nächsten Aufruf wieder zur Verfügung.
