Diese Funktion zeichnet Höhenlinien mit einer vorgegebenen Bezugshöhe auf einem frei wählbaren Layer. Höhenlinien werden generell als 2D-Polylinie gezeichnet, wobei der Höhenwert der Höhenlinie als Eigenschaft Erhebung in der Polylinie erscheint. Dieses Verfahren hat den Vorteil, dass die 2D-Polylinie immer auf der echten Höhe gezeichnet wird.

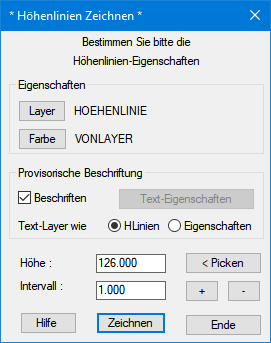

Der Aufruf des Befehls öffnet eine Dialogbox, in welcher Sie alle relevanten Einstellungen für die Höhenlinien vornehmen können. Die Bezugshöhe kann sowohl im Editierfeld eingetragen oder aber direkt in der Zeichnung gepickt werden. Zusätzlich kann ein Intervall-Wert angegeben werden, der mit den Buttons + oder - erhöht oder verringert wird, sobald Sie die nächste Höhenlinie zeichnen.


  • Picken der Höhe: Sie werden aufgefordert, einen Punkt in der Zeichnung (z. B. mit Objektfang) zu picken; hier wird stets nur der Z-Wert des gepickten Punktes verwendet. Mit einer Leereingabe oder <e>/<E> können Sie in den Elementwahl-Modus umschalten, bei welchem die Z-Höhe bestehender Zeichnungselemente verwendet wird. Falls das gewählte Element keine Erhebung besitzt, wird die Z-Koordinate des ersten Element-Punktes genutzt.


  • Einstellungen des Layers: der Layer, auf dem Höhenlinien gezeichnet werden, wird mit der WS LANDCAD-üblichen zentralen Layersteuerung bestimmt. Sie können mit der Vorgabe eines bestimmten Höhenwertes automatisch einen hierzu passenden Layer vorwählen lassen.
  • Einstellen der Farbe: die Farbe, mit der Höhenlinien gezeichnet werden, stellen Sie mit dem bekannten Farbauswahl-Dialog ein.
  • Provisorische Beschriftung: Aktivieren Sie den Schalter Beschriften, wird die gezeichnete Polylinie mit dem Höhenwert beschriftet. Das Textelement kann hierbei frei positioniert werden und mit dem Button Text-Eigenschaften auf Ihre Wünsche eingestellt werden.


Sind alle Einstellungen getroffen, können Sie die Höhenlinie mit Zeichnen einfügen. Es wird auf den CAD-Befehl POLYLINIE zurückgegriffen, daher können Sie alle Optionen nutzen (z. B. Breiten bestimmen, Krümmungen und Bogenelemente etc.). Selbstverständlich können Sie die Höhenlinien (wie jede andere Polylinie auch) mit dem Befehl PEDIT auch nachträglich bearbeiten (Kurve angleichen, Spline, Stützpunkte einfügen etc.).
