Im folgenden Beispiel soll ein Gebäude aus dem Gebäudemanager auf einfache Art und Weise mit SketchUp bearbeitet werden, um das Funktionsprinzip zu erläutern.

1. Erstellen Sie eine neue leere Zeichnung und achten Sie darauf, dass in der Einheitensteuerung Meter als Einfügemaßstab angegeben ist.

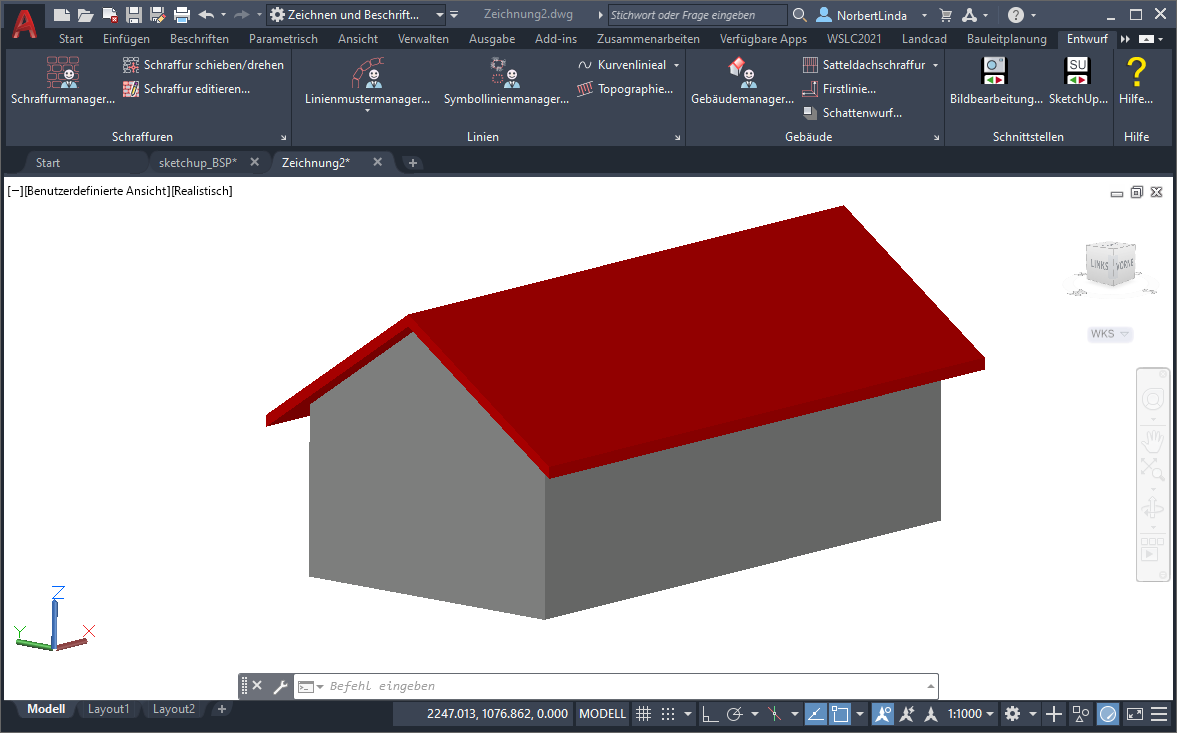

2. Mit dem Gebäudemanager fügen Sie ein einfaches eingeschossiges Gebäude ca. 10x5 m mit Satteldach ein. Achten Sie in den Optionen darauf, als Generierungsart 3D-Flächen zu aktivieren. Wechseln Sie in eine isometrische Ansicht, damit Sie je eine Längs- und Giebelseite sehen.

3. Betätigen Sie nun die SketchUp-Schnittstelle und wählen Sie das Gebäude als Objekt aus.


4. Nach der Bestätigung mit OK wird SketchUp gestartet und das Gebäude automatisch importiert.

Wählen Sie in SketchUp zunächst den Befehl Alles zeigen und stellen Sie anschließend mit dem Befehl Rotieren eine entsprechende räumliche Ansicht her.

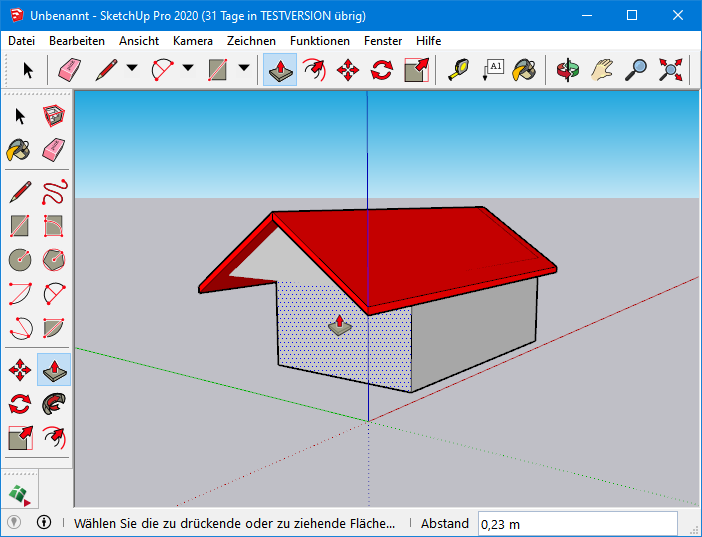

5. Wählen Sie nun den Befehl Drücken/Ziehen und bewegen Sie den Cursor über die Giebelseite. Hierbei werden jeweils aktive Flächen gepunktet dargestellt. Drücken Sie nun die untere Giebelfläche ca. 3 m nach innen.

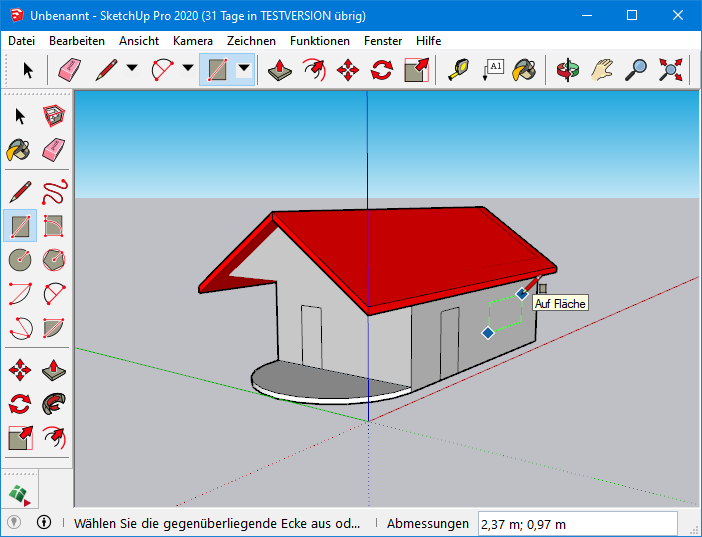

6. Zeichnen Sie mit dem Kreiswerkzeug einen (Halb-)Kreis bündig an die Giebelseite. Mit Hilfe des Rechteckwerkzeuges können Sie anschließend Fenster und Türen andeuten.

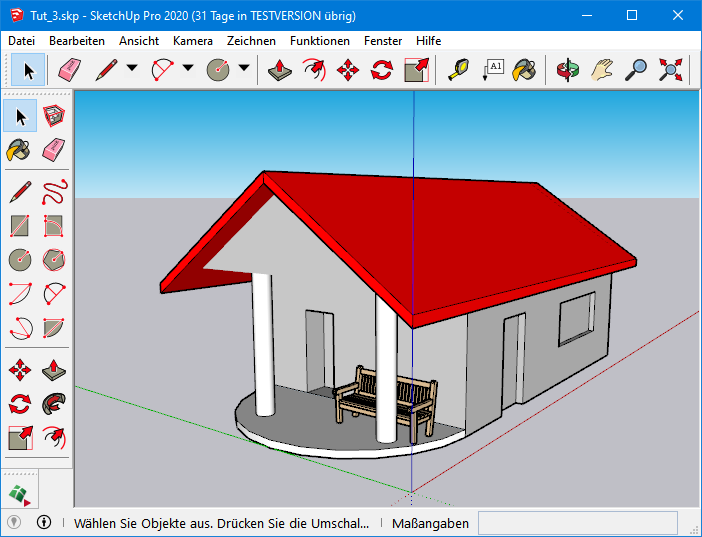

7. Verwenden Sie nun wieder das Werkzeug Drücken/Ziehen, um die gezeichneten Rechtecke etwas hineinzudrücken und den Kreis hochzuziehen. Auf die dadurch angedeutete Terrasse können Sie nochmals zwei kleine Kreise platzieren und nach oben ziehen. Die Objektfänge von SketchUp unterstützen Sie dabei. Zum Schluss können Sie aus der Landschaftsbibliothek eine 3D-Bank als SketchUp-Datei (*.skp) importieren und auf der Terrasse platzieren. Wenn Sie mit der Ausarbeitung fertig sind, klicken Sie bitte auf das WS LANDCAD-Icon, wodurch die Rückgabe gestartet wird.

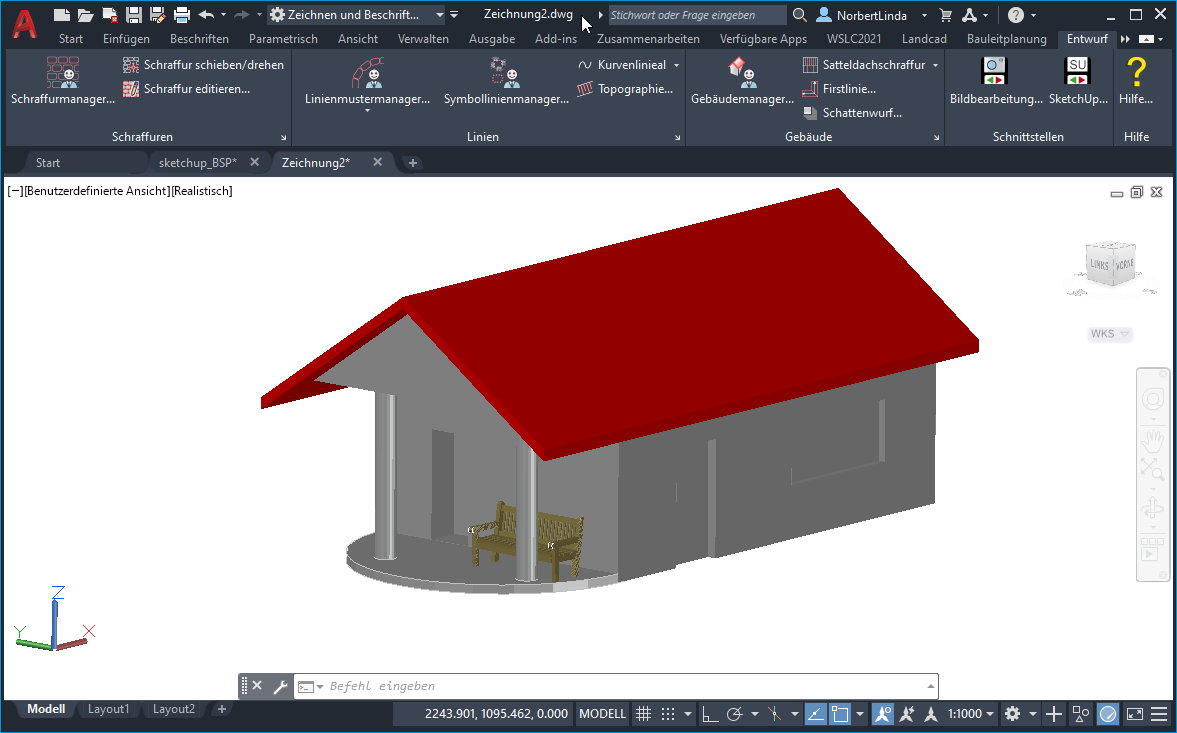

8. Das Haus ist anschließend adäquat in WS LANDCAD vorhanden.

Das ursprüngliche Gebäude wurde ausgetauscht.

Die Bearbeitungsmöglichkeiten in SketchUp sind natürlich weitaus umfangreicher als in diesem simplen Beispiel. Gute SketchUp-Kenntnisse erweitern die Möglichkeiten in WS LANDCAD daher erheblich.
