Zum Editieren ist ein Objekt einer vorhandenen Böschung auszuwählen. Daraufhin erscheint der Dialog Böschungsschraffur mit den jeweiligen Einstellungen, die beim Erstellen der Schraffur galten. Die Böschungsschraffur wird gleichzeitig in der Vorschau gemäß den Einstellungen in den Optionen dargestellt. Alle Einstellungen können nun nach Belieben geändert werden. Durch Betätigung der Schaltfläche OK wird das Editieren abgeschlossen und die Böschungsschraffur wird den geänderten Parametern entsprechend gezeichnet.

Im folgenden Beispiel eines Einschnitts werden die Anfangslinien entfernt aber die Kehlen beibehalten. Die Böschungsart wird in Damm geändert, wodurch sich auch die Hintergrundfüllung ändert. Die Kehlen bewirken nun eine Verschneidung der Schraffen mit den Kehllinien.

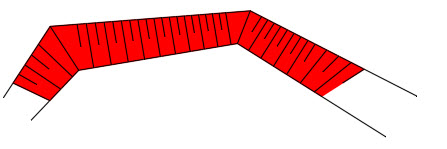

Ausgangssituation

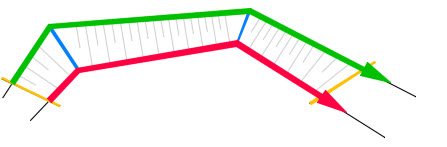

Wahl der Böschungsschraffur

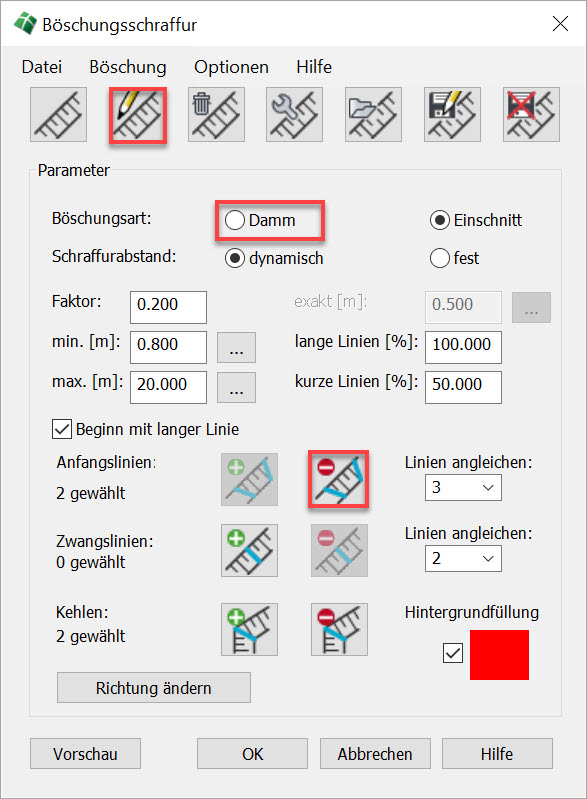

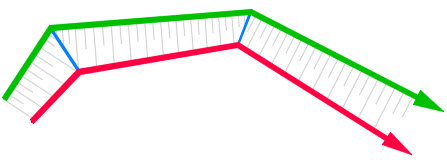

Entfernung der Anfangslinien u. Änderung in Damm

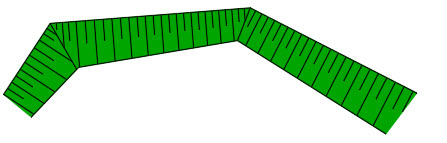

Endergebnis
