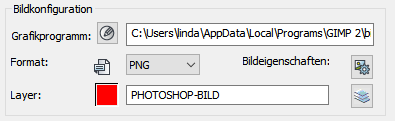

In der Bildkonfiguration erfolgt im Wesentlichen die Festlegung des zu verwendenden Grafikprogramms und des gewünschten Grafikformats. Darüber hinaus lassen sich detaillierte Bildeigenschaften sowie der Layer festlegen, auf dem das fertige Bild in der Zeichnung eingefügt wird.
