Befehl: EAWS_RIDGELINE


Dieser Befehl ermöglicht das Zeichnen einer beliebigen Firstlinie, wie sie zur Kennzeichnung der Hauptfirstrichtung von Baukörpern benutzt wird. Die Abmessungen der Pfeilspitze sind parametrisch und können daher bei Bedarf angepasst werden. Da die Pfeilspitzen maßstabsabhängig sind, wird die Größe je nach eingestelltem Maßstab automatisch skaliert. Zusätzlich steht eine Update-Funktion bereit, mit deren Hilfe es jederzeit möglich ist, alle oder gewählte Pfeilspitzen nachträglich zu verändern.

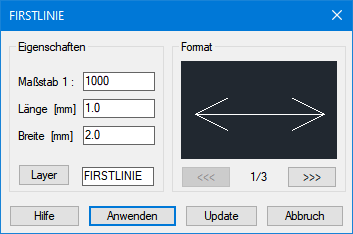

Nach dem Aufruf des Befehls erscheint die Dialogbox Firstlinie, in welcher der aktuelle Maßstab eingeblendet wird und alle weiteren Einstellungen aus den Vorgaben oder den zuletzt verwendeten Werten übernommen werden. Es stehen standardmäßig vier verschiedene Firstpfeile (Pfeilspitzen) zur Verfügung, wobei das vierte Format ein Wipeout in der Pfeilspitze besitzt. Folgende Angaben können gemacht werden:



  • Maßstab - Der Maßstab entspricht beim Programmstart jeweils dem im Befehl Maßstab Festlegen eingestellten Wert, kann aber bei Bedarf beliebig geändert werden.
  • Länge/Breite - Die Werte können frei in die dafür vorgesehenen Eingabefelder eingetragen werden. Bitte beachten Sie, dass dies tatsächliche Plotgrößen in mm sind.
  • Layer - Im Eingabefeld wird der Vorgabelayer definiert, auf welchem sowohl die Firstpfeile als auch die Linien generiert werden. Die Betätigung der Schaltfläche Layer öffnet die zentrale Layersteuerung, mit deren Hilfe Sie den Vorgabelayer beliebig definieren können.


Zeichnen Sie mit Anwenden die Firstlinie. Wird der Ortho-Modus eingeschaltet, erfolgt die Cursor-Bewegung stets orthogonal zum letzten Segment. Mit Beenden des Befehls (Bestätigung mit Return) werden die beiden Enden der Polylinie mit den Firstpfeilen versehen. Bei nur einem Segment wird stets eine Linie gezeichnet, bei mehr als einem Segment eine Polylinie.

Für die Firstlinie steht eine gesonderte Update-Funktion bereit, da sie kein Planzeichen im eigentlichen Sinne darstellt. Die Updatefunktion kann nach einem Maßstabswechsel durchgeführt werden, um die Größe der Firstpfeile anzugleichen. Bei Bedarf können jedoch auch alle angezeigten Eigenschaften inkl. der Darstellung des Pfeiltyps geändert werden. Die anzugleichenden Firstpfeile sind entweder durch gezielte Objektwahl oder durch die Wahl aller Firstpfeile (Bestätigung mit Return, es werden automatisch alle Firstpfeile in der Zeichnung gewählt) zu selektieren. Daraufhin werden sie aktualisiert.


Anmerkung: Die Firstpfeile werden in der Zeichnung als Blöcke im 1x1-Raster generiert. Die gewünschte Plotgröße (Länge/Breite) wird dann durch entsprechende X/Y-Skalierung realisiert.
