Befehl: EAWS_HATMOV


Alle CAD-Schraffuren können mit diesem Befehl nachträglich einfach an ein Objekt angepasst werden. Ist z. B. ein Plattenbelag in ein Objekt einzupassen, können Sie die Schraffur drehen und anschließend schieben. Auch wenn Sie keine Umgrenzung mehr haben sollten, können Sie diese Funktion anwenden.

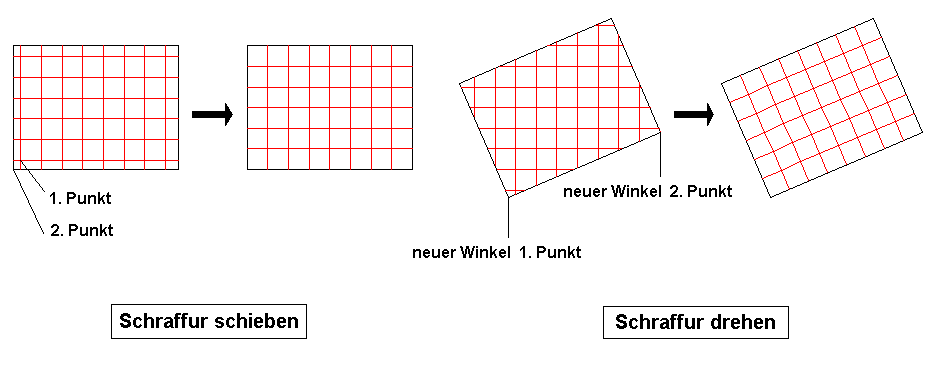

  • Schieben - Sie werden zuerst aufgefordert, die Schraffur zu wählen. Anschließend zeigen Sie den Verschiebungsvektor als 1. und 2. Punkt analog zum CAD-Befehl.
  • Drehen - Sie werden zuerst aufgefordert die Schraffur zu wählen. Anschließend geben Sie den Drehwinkel über Tastatur oder durch Zeigen zweier Punkte analog zum CAD-Befehl ein.


Hinweis: Beide Optionen sind sinnvollerweise kombiniert anzuwenden. Dieser Befehl gilt nur für herkömmliche CAD-Schraffuren. Alternativ dazu können Sie auch den Befehl Schraffur editieren verwenden, welcher für alle Schraffuren, also auch für Block- und Bildschraffuren gilt. Sie kommen mit diesem Befehl ebenfalls zum gleichen Ziel.
