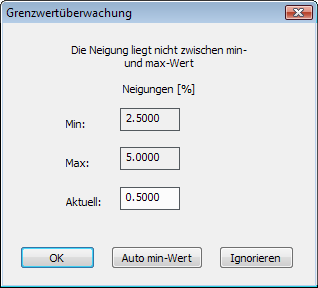

Ist in dem Kästchen Grenzwertprüfung der Werte in den Dialogen ein Häkchen gesetzt, erscheint schon während der Eingabe ein Hinweis auf eventuelle Unter- und Überschreitungen der Neigungen und Höhen.





Ist die eingegebene Neigung näher an der Minimalneigung, schlägt 3Drain eine automatische Korrektur auf den Min-Wert vor. Ist der Wert näher an der Maximalneigung, wird entsprechend eine Korrektur auf den Max-Wert vorgeschlagen.

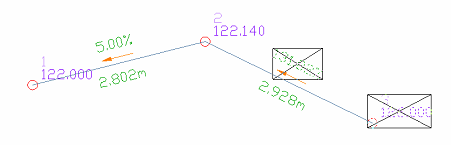

Im unteren Bereich befinden sich die Einstellungen der Mindest- und der Maximalwerte. Neigungen oder Höhen die kleiner als min. oder größer als max. sind, werden ausgeleuchtet.



3Drain benutzt hier die zentrale Funktion zur Hervorhebung von Zeichnungselementen.

Wenn Sie auf den Prüfen-Button klicken, gelangen Sie in die Zeichnung und können in der Befehlszeile eine der folgenden Optionen nutzen:


Befehl:        Return oder [Optionen/Permanentumrahmung/Auswahlsatz/Löschen/Hilfe]:


Um weitere Informationen über diese Funktion zu erhalten, geben Sie bitte ein H für Hilfe ein und drücken die ENTER-Taste.
