Nach dem Klicken auf den Button Export 3Drain Punkte in *.pnt Datei werden Sie aufgefordert, die zu exportierenden Punkte in der Zeichnung auszuwählen. Die Punkte können einzeln gepickt oder über Auswahlfenster ausgewählt werden. Sobald die Punktauswahl abgeschlossen wird, öffnet sich ein Dialog, in dem der Dateiname und Speicherort festgelegt werden kann. Die Endung für die Punktdateien lautet *.pnt.

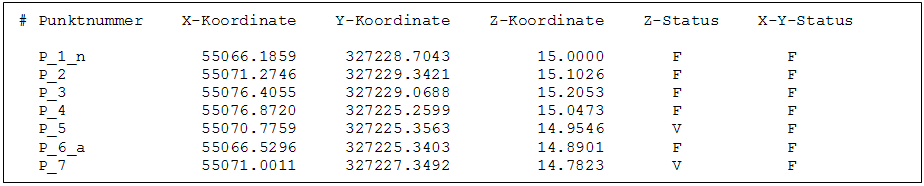

Der jeweilige Präfix und Suffix für die Punktnummer wird in der ASCII-Datei mit einem Unterstrich ( _ ) vor bzw. hinter die Punktnummer gesetzt.

Beim Exportieren der Punkte in eine ASCII-Datei werden auch die jeweiligen Koordinaten-Stati für die Z -und die XY-Koordinate mit ausgegeben. Dies hat zum einen informativen Charakter, zum anderen wird beim Importieren der Punkte in eine neue Zeichnung der gültige Status mit übertragen. Hierbei steht F für Fixiert und V für Variabel.
