Befehl: Eaws_TrfRoundAbout

Dieses Programm kann den Teller für einen Kreisverkehr interaktiv konstruieren und steht in engem Kontakt mit nachfolgender Funktion für die Konstruktion der Fahrbahnanbindung.

Der Aufbau der Kreisverkehr-Scheibe besteht aus einer Vielzahl von konzentrischen Kreisen, ggf. mit den zugehörigen Flächenschraffuren, die hierbei folgende Bedeutungen haben (von innen nach außen):


  • Innenfläche
  • 2. (Fahr)spur – kann als vollwertige Fahrspur oder als überfahrbarer Streifen ausgebildet werden.
  • Fahrspur
  • Radweg


Die Kreisverkehr-Scheibe muss im Minimum aus der Fahrspur und der Innenfläche bestehen – alle anderen Flächen können optional einbezogen werden.

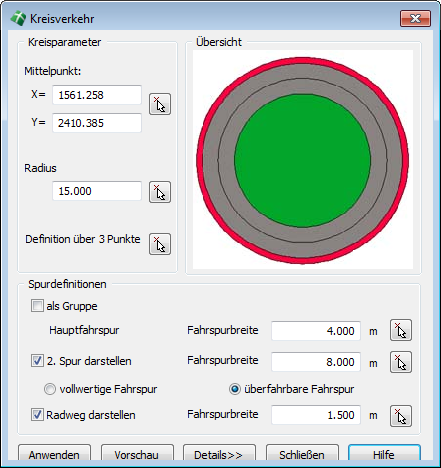

Die Mittelpunktskoordinaten und der Radius des Kreises sind die Figur beschreibenden Parameter. Alle weiteren Radien werden daraus abgeleitet. Der Radius der Kreisverkehr-Schreibe bezieht sich auf die äußerste Begrenzung der Fahrspur.

Alle Basisdaten für die Kreisverkehr-Scheibe können auch über 3-Punkte, vergleichbar mit der AutoCAD Kreisfunktion, auf dem äußeren Rand der Fahrspur in einem Arbeitsschritt durchgeführt werden. Dies ermöglicht eine komfortable Einpassung der Scheibe in einen Bestand.

Um im Anschluss ggf. Parameter noch verändern zu können, kann eine Vorschau der Kreisverkehr-Schreibe generiert werden.

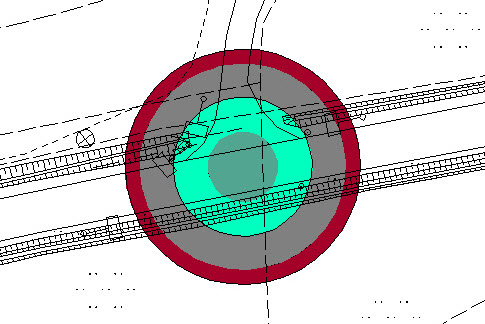

Die nachfolgende Abbildung zeigt ein typisches Beispiel der Anwendung:
