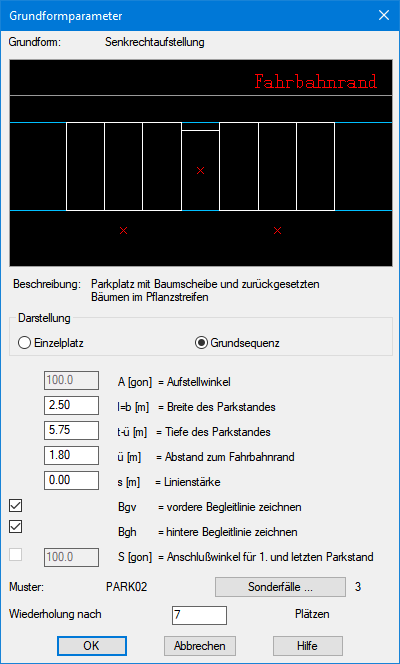

Die Auswahl des Befehls Parkplatzmustereigenschaften aus dem Pull-down-Menü Bearbeiten oder dem Kontextmenü bietet die Möglichkeit, alle Daten des ausgewählten Parkplatzmusters einzusehen und zu verändern. Es wird eine Dialogbox geöffnet, in der die Parameter der Grundform sowie deren stilisierte Grafik eingeblendet werden. Mit den Darstellungsschaltern kann zwischen der Grundsequenz und einem Einzelplatz gewechselt werden. Während die Einzelplatzdarstellung die Parameter nur für den Normalfall grafisch darstellt, ist in der Grundsequenz das gesamte Muster inkl. vorhandener Blockeinfügepunkte ersichtlich.

Die Zahl neben der Schaltfläche Sonderfälle gibt an, ob und wie viele Sonderfälle in einem Muster definiert sind. Ein Sonderfall ist die Abweichung vom normalen Einzelplatz. Dies kann z. B. ein Behindertenparkplatz mit abweichenden Abmessungen oder eine Baum-Scheibe sein. Mit jedem Sonderfall können beliebig viele Blöcke verknüpft sein. Dies ist z. B. ein Baumsymbol in einer Baumscheibe oder ein Poller zur Einfassung der Baumscheibe. Die Betätigung der Schaltfläche Sonderfälle öffnet einen separaten Dialog, aus welchem die Position, die Abmessungen und Blöcke der Sonderfälle ersichtlich sind.

Für Sonderfälle wird in dem oberen Teil der Box die Sonderparkfläche bestimmt. Durch das Einsetzen der vorderen und hinteren Begleitlinie kann nach Belieben eine geschlossene Fläche als Parkstand oder auch nur eine nach hinten offene Baumscheibe ohne hintere Begrenzungslinie erzeugt werden. Wenn Sie ein Symbol, z. B. einen Baum oder eine Kennzeichnung für einen Behinderten-Parkstand, verwenden wollen, können Sie über Block einfügen ein Symbol frei wählen. Voreingestellt ist eine kleine Auswahl von Symbolen, Sie finden weitere zahlreiche Symbole in der Symbolbibliothek.


Für die einzufügenden Blöcke bestimmen Sie den Einfügepunkt in Tiefe und Länge sowie die Skalierung. Im unteren Teil der Box werden der Datei- Suchpfad und der Anwendungs­layer angezeigt.
