Befehl: Eaws_TrfCircleConnection


Diese Funktion stellt die Verknüpfung zwischen den Fahrbahnkanten einer Fahrbahn und dem Kreisteller her und steht daher in engem Kontakt mit der vorhergehenden Funktion Kreisverkehr - Scheibe für die Konstruktion eines Kreisverkehrs.



Für die Verknüpfung der Fahrbahnränder  (Auswahl über 2 Punkte für eine Richtung oder ein bereits gezeichnetes Liniensegment) mit dem Kreisverkehr sind diese und der zugehörige Kreis in der Zeichnung zu definieren. Es wird nicht geprüft, mit welchem Kreis des Kreisverkehrs die Verknüpfung erfolgen soll. Dies hat den Vorteil, dass man flexibler definieren kann, an welchen Kreis angeschlossen werden soll - nicht nur die Fahrbahnkanten der Straße, sondern auch die Ränder anderer Linien (z. B. den Rand des Radweges).

Bei der Zuordnung der Fahrbahnränder erfolgt die Betrachtung aus der Sicht eines Fahrers der in den Kreisverkehr hinein fährt. Der rechte Fahrbahnrand, auf der sich der Betrachter bewegt, ist die Kreisel-Einfahrt. Entsprechend ist der linke Fahrbahnrand die Ausfahrt aus dem Kreisverkehr.

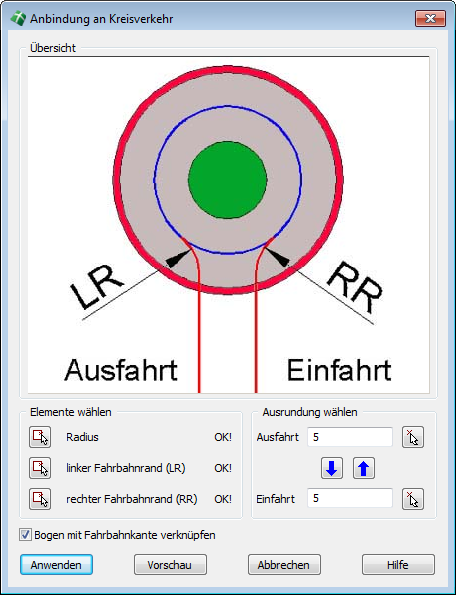

Im zweiten Teil des Dialoges sind die Ausrundungsparameter für die Anbindung numerisch oder interaktiv anzugeben.



Das Ergebnis der Anbindungsfunktion ist stets ein Kreisbogen (auf dem aktuellen Layer), der optional mit der ankommenden Fahrbahnkante verknüpft werden kann. Im letzteren Fall wird die ankommende Fahrbahnkante soweit verlängert bzw. verkürzt, bis diese an den Anfangspunkt des Kreisbogens reicht. Der Kreisbogen erhält durch die Verknüpfung dann auch die Eigenschaften der ankommenden Fahrbahnkante.

Eine Verknüpfung des Kreisbogens mit der ankommenden Fahrbahnkante ist nur dann möglich, wenn bei der Wahl der ankommenden Fahrbahnkante das erste oder letzte Segment einer Polylinie gewählt wird.

Um im Anschluss ggf. Parameter noch verändern zu können, kann eine Vorschau der Kreisverkehr-Anbindung generiert werden. Die erstellte Kreisverkehr-Anbindung ist nicht assoziativ.

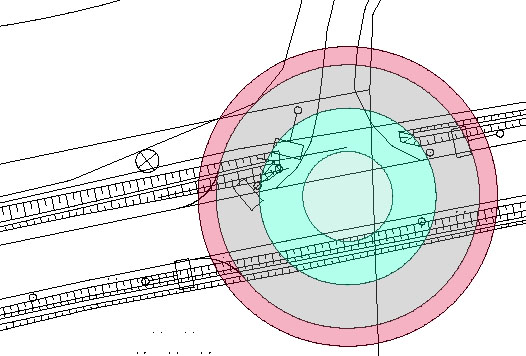

Die nachfolgende Abbildung zeigt ein typisches Beispiel der Anwendung:
