Befehl: Eaws_TrfBusBay


Dieses Programm konstruiert eine Busbucht nach EAE. Auf Basis einer gewählten AutoCAD LWPolylinie, dem Startpunkt der Busbucht und eines zusätzlichen Punktes für die Richtung (= Fahrtrichtung) wird die Außenkante der Busbucht definiert. Die Länge und Aufweitung der Busbucht wird von vordefinierten Fahrzeugen aus einer Klappliste übernommen. Die Parameter des Busses können auch individuell für ein benutzerdefiniertes Fahrzeug angegeben werden. Die Fahrbahnaufweitung für die Busbucht wird immer in Fahrtrichtung nach rechts gezeichnet.




Für die Busbucht erstellte Führungslinien werden entweder auf dem aktuellen Layer oder dem der Bezugslinie erstellt und bestehen bei einer geraden Bezugslinie aus Linien und Bögen. Handelt es sich um eine gekrümmte Bezugslinie, dann wird die zu erstellende Führungslinie aufgerastert und als Polylinie aus Liniensegmenten erstellt.

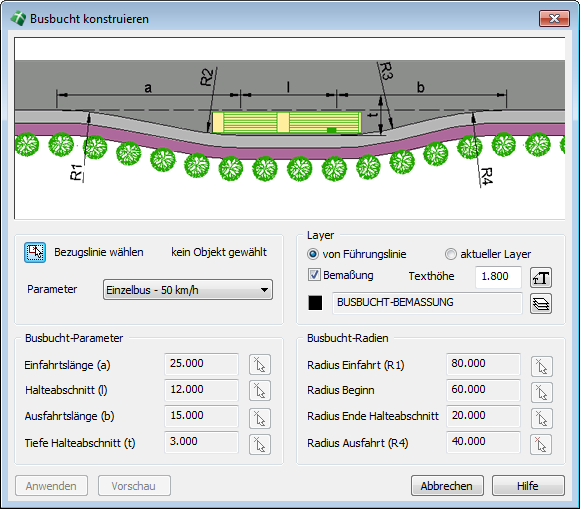

Optional kann eine Bemaßung im aktuellen Schriftstil und auf einem speziellen Layer erstellt werden. Um im Anschluss ggf. Parameter noch verändern zu können, kann eine Vorschau der Führungslinie generiert werden.


Anmerkung: Bitte beachten Sie, dass sich gemäß der Definition in der EAE die Gesamtlänge der Busbucht nicht die aus der Summe von Einfahrtslänge (a) + Halteabschnitt (l) + Ausfahrtslänge (b) ergibt sondern hier noch anteilige Längen aus dem Einfahrtsradius (R1) und dem Ausfahrtsradius (R4) hinzukommen.

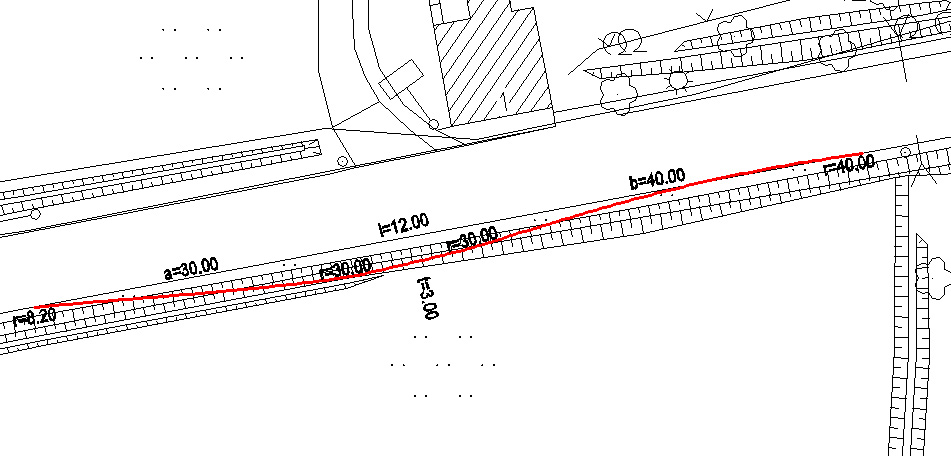

Die nachfolgende Abbildung zeigt ein typisches Beispiel der Anwendung:
