Befehl: Eaws_TrfDeployment


Dieses Programm ermöglicht die fortlaufende Beschriftung einer Achse für Planungszwecke. Ausgangselemente für eine Stationierung können gewählte Linien, Bögen und Polylinien sein, deren Zeichenrichtung gegebenenfalls auch umgedreht werden kann und welche dabei automatisch in LW-Polylinien konvertiert werden.



Der Anfangs- bzw. Endpunkt der Bezugslinie kann über die Lupen-Schalter angezeigt werden, wobei automatisch auf diese Punkte gezoomt wird.


Die Beschriftung von Stationspunkten kann auf folgende Art und Weise erfolgen:

  • in einem festen Intervall, optional einschließlich des Endpunktes
  • von in der Zeichnung zu definierenden Punkten
  • von Punkten an einer definierten Station


Welche Beschriftungsform aktuell angewandt werden soll, lässt sich über die Optionsschalter festlegen. Es können verschiedene Beschriftungsformen miteinander kombiniert werden, wobei die dabei entstehenden AutoCAD-Elemente zu Gruppen zusammengefasst werden. Durch Zuweisung eines Anlegemaßes können auch Linienelemente beschriftet werden, die nur einen Abschnitt einer längeren Achse darstellen. Die Achsstationierung ist nicht assoziativ!

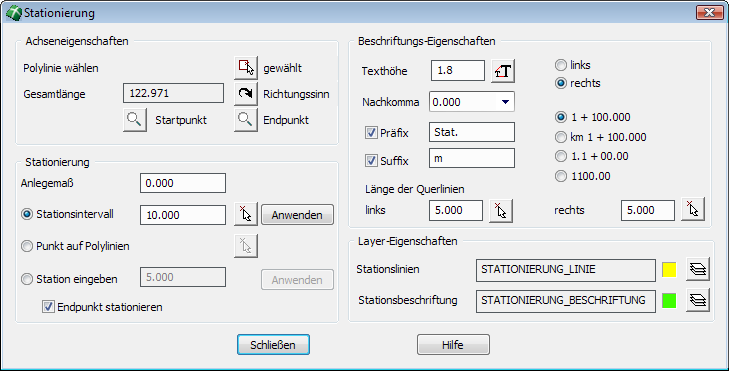

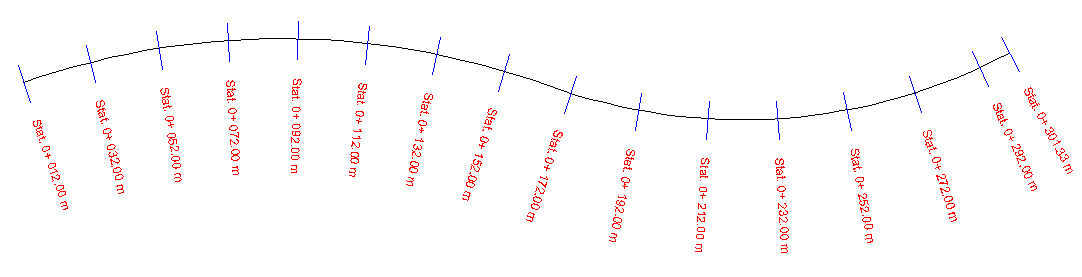

Die nachfolgende Abbildung zeigt ein typisches Beispiel der Anwendung:
