Befehl: Eaws_TrfStdCrossSection

Dieses Programm ist ein Assistent zur Generierung von achsbezogenen Flächenfüllungen im Rahmen von Straßenplanungen.

Auf Basis einer Achse (LW-Polylinie) und eines gewählten Regelquerschnittes nach EAE werden seitlich parallel verlaufende Flächenstreifen generiert und optional mit einer Flächenfüllung (Solid) versehen. Die Generierung kann auch auf einen Abschnitt der Achse begrenzt werden. Die Bezugsachse liegt in der Mitte der Fahrbahn des Regelprofils. Die Regelquerschnitte, die auch als „normale“ Blöcke in der Symbolbibliothek zur Verfügung stehen, werden entsprechend der Straßenkategorie (linke Klappliste) in der rechten Klappliste ausgewählt

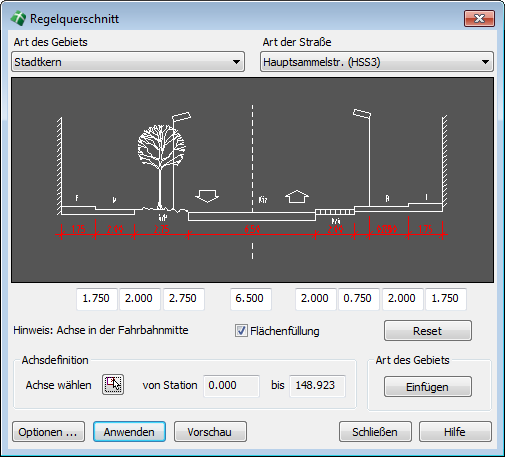

In Abhängigkeit des gewählten Regelquerschnitts wird dieser im Dialogfenster dargestellt, wobei die geplanten Streifenbreiten in den entsprechenden Textfeldern eingegeben werden können. Streifenbreiten mit der Breite 0,00 werden bei der Generierung der Flächenschraffuren ignoriert. Der Regelquerschnitt kann ebenfalls direkt als Block in die Zeichnung eingefügt werden, wobei als Bemaßung die Werte der o. g. Textfelder geschrieben werden. Der Blockaufbau wird jedoch nicht entsprechend der Breiten angepasst. Auch ein Streifen mit der Breite 0,00 wird dargestellt.

Um im Anschluss ggf. Parameter noch verändern zu können, kann eine Vorschau der Flächen generiert werden.

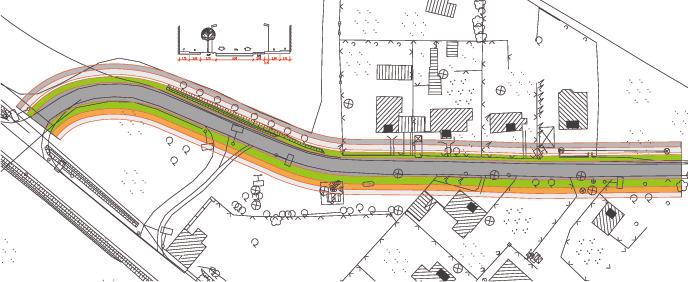

Die nachfolgende Abbildung zeigt ein typisches Beispiel der Anwendung:
