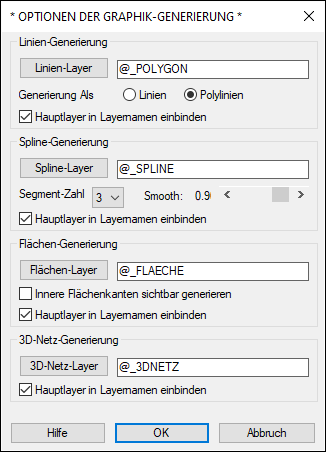

Messfile ist in der Lage, neben der Generierung der eigentlichen Messpunkte und ggf. zugehöriger Signatur-Symbole, auch Linien-Grafik zu erzeugen. Messfile kennt folgende Arten der Grafikgenerierung:
  • Polygonzüge (als Linien/3D-Polylinien) in 2D und 3D
  • Splines, welche in ihrer Feinheit gesteuert werden können und die definitiv in 2D/3D durch die Stützpunkte verlaufen
  • Flächen-Elemente, welche die Messpunkte als Konturpunkte der Fläche betrachten und die innen liegende Fläche ausfüllen
  • Netze, welche die Messpunkte als strukturlose Punktwolke betrachten und diese vermaschen


Voraussetzung ist jedoch, dass Ihr Dateiformat diese graphischen Elemente unterstützt und interpretiert. Mit dem Kontrollkästchen aktivieren/deaktivieren Sie global die Generierung dieser graphischen Elemente; ist die Grafikgenerierung aktiv, können Sie die jeweiligen Generierungs-Optionen beeinflussen. Wenn Messfile eine Konfiguration geladen und aktiviert hat, besteht im Hauptdialog vor dem Prüfen/Laden nochmals die Möglichkeit zur Aktivierung/Deaktivierung der Grafikgenerierung.
