Als Pendant zum Messfile-Programm bieten auch die Messfile-Tools eine Funktion zum Laden von Koordinatendateien an. Diese Funktion bietet zwar nicht die extremen Verarbeitungsmöglichkeiten und den Komfort von Messfile, deckt aber ca. 90 Prozent aller Anwendungsfälle ab und arbeitet wesentlich schneller als Messfile, so dass sie sich insbesondere zum Import großer Datenmengen besser eignet als Messfile.

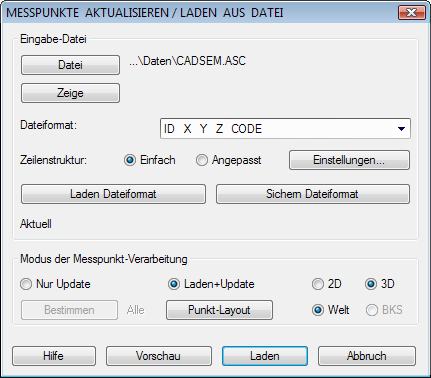

Zuerst bestimmen Sie bitte die Messpunkt-Datei und definieren das Dateiformat, mit welchem die Messpunkt-Datei geladen werden soll. Sie können hierbei ein vordefiniertes Dateiformat oder ein auf der Festplatte gespeichertes Dateiformat laden und nutzen.


Die Verarbeitung der Messpunkt-Datei kann mit 2 Methoden erfolgen:


  • Aktualisierung in der Zeichnung bestehender Messpunkte mit den Koordinaten aus einer Datei, wobei die Identifikation der Messpunkte anhand der Punktnummer erfolgt.
  • Laden der Messpunkte aus der Datei, wobei jene ggf. bereits in der Zeichnung bestehenden Messpunkte automatisch aktualisiert werden.


Einstellungen:


  • Wenn Sie die UPDATE-Methode verwenden, können Sie mit dem Button BESTIMMEN jene Messpunkte wählen, welche aktualisiert werden sollen; Voreingestellt für die Aktualisierung, und auch falls Sie keine Auswahl vornehmen, sind alle in der Zeichnung vorhandenen Messpunkte.
  • Wenn Sie dagegen die LADEN+UPDATE-Methode nutzen, kann das für die neuen Messpunkte gültige Layout mit LAYOUT eingestellt werden (bestehende und aktualisierte Messpunkte behalten ihr eigenes Layout).


Unabhängig von der Methode kann weiterhin festgelegt werden, ob sich die in der Messpunkt-Datei enthaltenen Punktkoordinaten auf das WKS oder auf das aktuelle BKS beziehen. Ebenso beachten Sie bitte, dass die Messpunkte entweder als 2D-Messpunkte (Z=0.0) oder als 3D-Messpunkte in der Zeichnung angelegt werden können - stellen Sie daher Ihren gewünschten Modus ein.


HINWEIS: Auch im 2D-Modus gehen die ggf. in der Messpunkt-Datei enthaltenen Höhenwerte nicht verloren; lediglich die Zeichnungselemente werden mit Höhe 0.0 gezeichnet.


Optionen & Eigenschaften:

Mit dem "VORSCHAU"-Button können Sie die gewählte Messpunkt-Datei testweise laden - in einem Report werden dann die erkannten Daten angezeigt.
